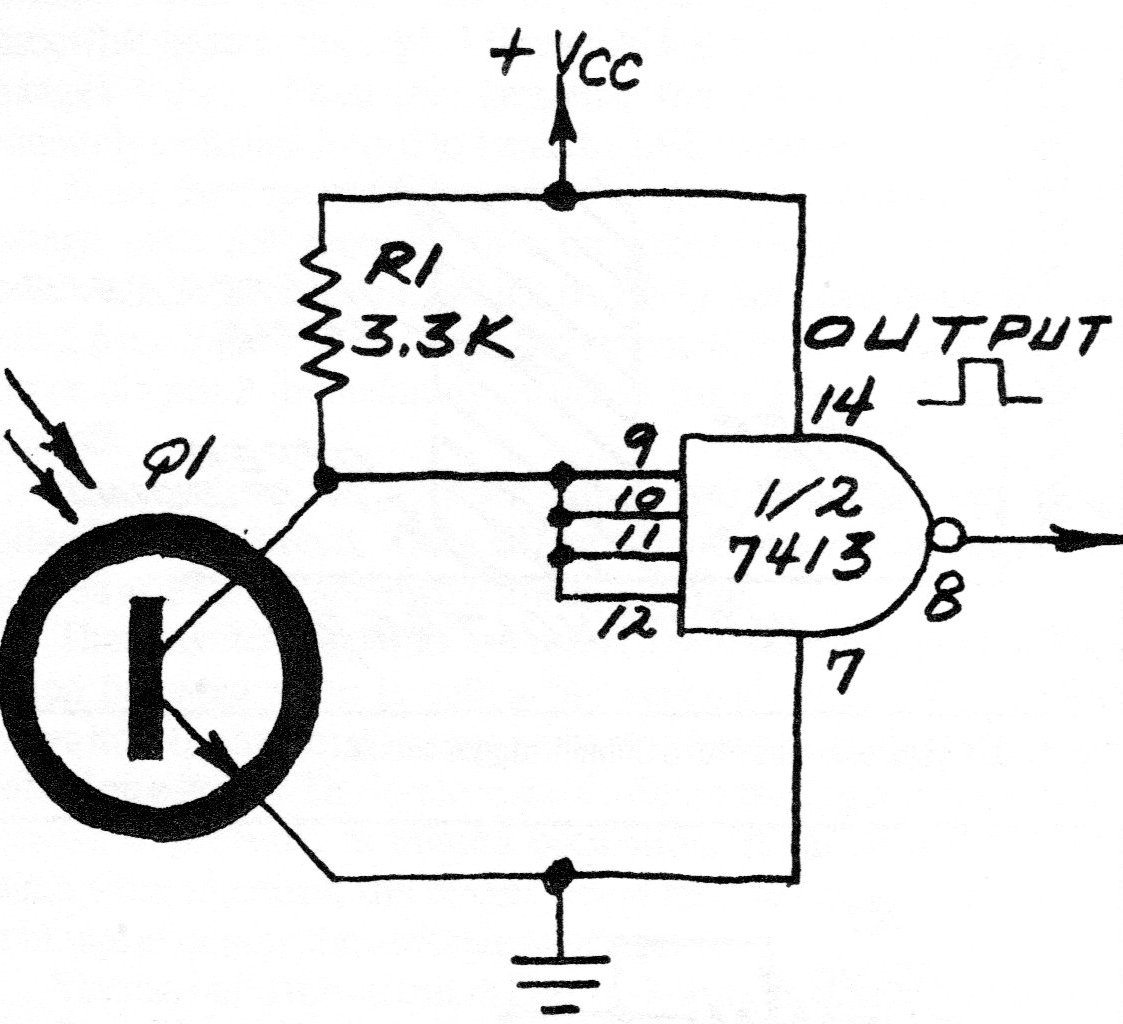

En la figura mostramos cómo implementar una foto-disparador TTL con el 7413. Este circuito puede ser usado como escudo de entrada para microcontroladores, ya que su alimentación es de 5 V y la lógica es compatible. La sensibilidad puede ser cambiada a través del cambio de valor de R1. Cualquier foto-transistor se puede utilizar.
