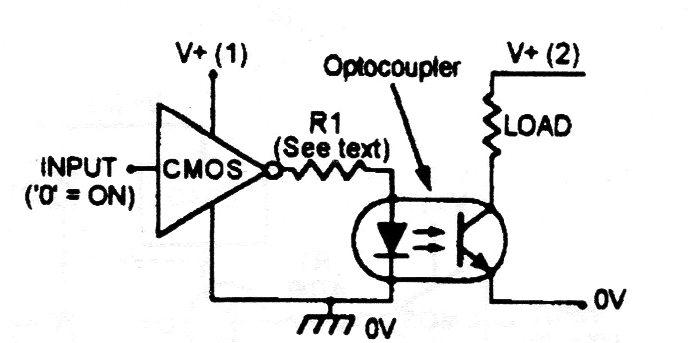

Este circuito muestra cómo conectar un circuito CMOS con un microcontrolador u otro circuito usando un acoplador óptico. La carga (carga) normalmente es un resistor de 1k y la salida del circuito es en el colector del foto-transistor. La alimentación (2) es de 5 V para el caso de microcontroladores y para el CMOS depende de la aplicación. La diferencia con respecto al circuito anterior (CIR11307) es que la salida se activa en el nivel bajo.
| Haga click en la imagen para ampliar |
