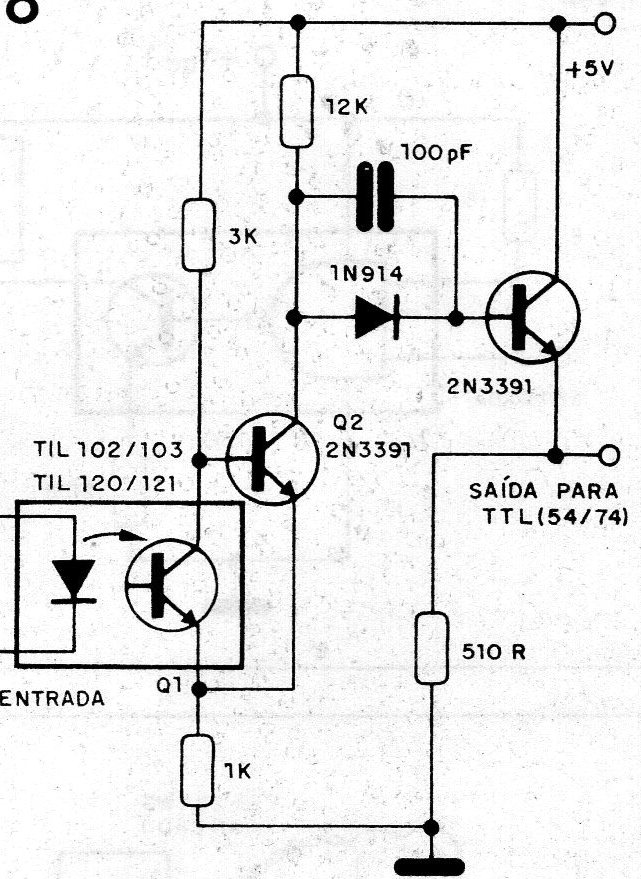

En la figura tenemos un circuito de Texas Instruments para la interfaz TTL usando transistores discretos. Los dos transistores, en este circuito, forman un Schmitt-trigger con características de salida compatibles TTL. Observe que la alimentación es de 5 V.
| Haga click en la imagen para ampliar |
