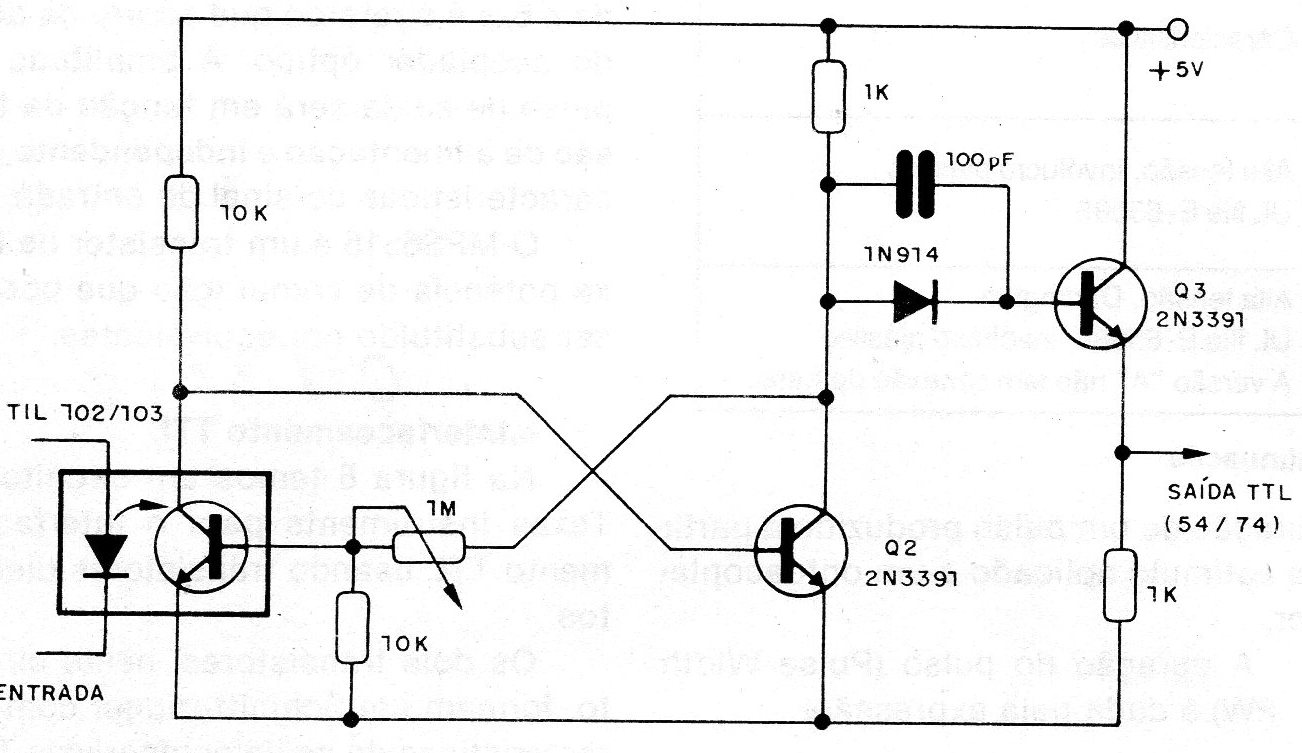

El Schmitt-trigger mostrado en la figura es compatible TTL se muestra en la figura usando transistores discretos. Este circuito tiene un ajuste que permite fijar la corriente en ausencia de señal y también el nivel de salida. Los transistores son de conmutación, pudiendo ser sustituidos por equivalentes.
| Haga click en la imagen para ampliar |
