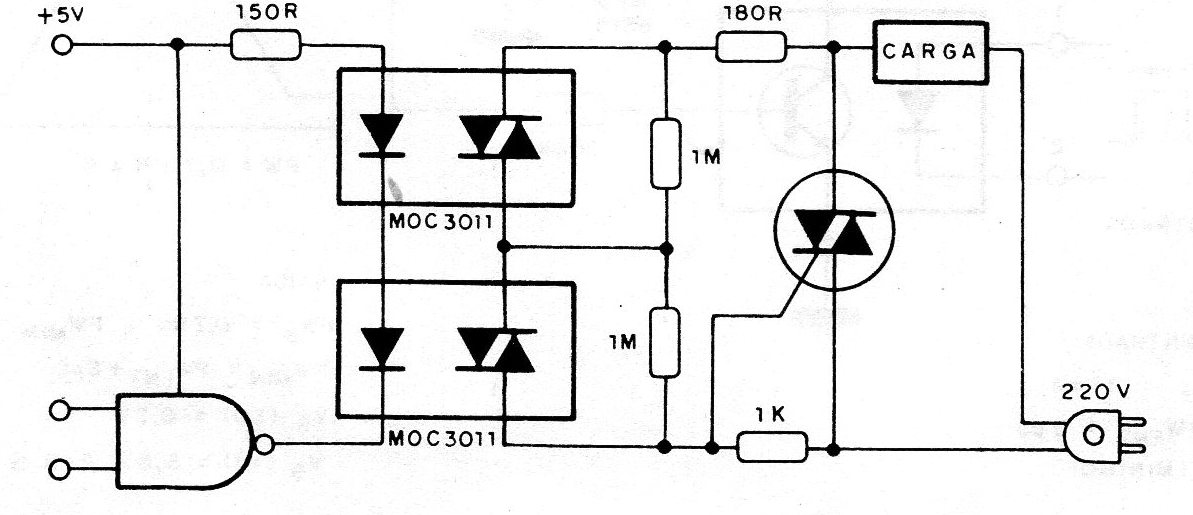

Con un optodiac tenemos el circuito de la figura, sugerido por la MotoroIa, en que hacemos el control directo de una carga resistiva (una lámpara) en la red de 110 V. El disparo es hecho remotamente a partir de fuente de 5 V, completamente aislada. El MOC3011 no está indicado para ser utilizado en red de 220 V. Para aplicaciones en redes de tensión más alta, se debe utilizar una red de resistores para ecualizar la tensión, como muestra la segunda figura.
| Haga click en la imagen para ampliar |
| Haga click en la imagen para ampliar |
