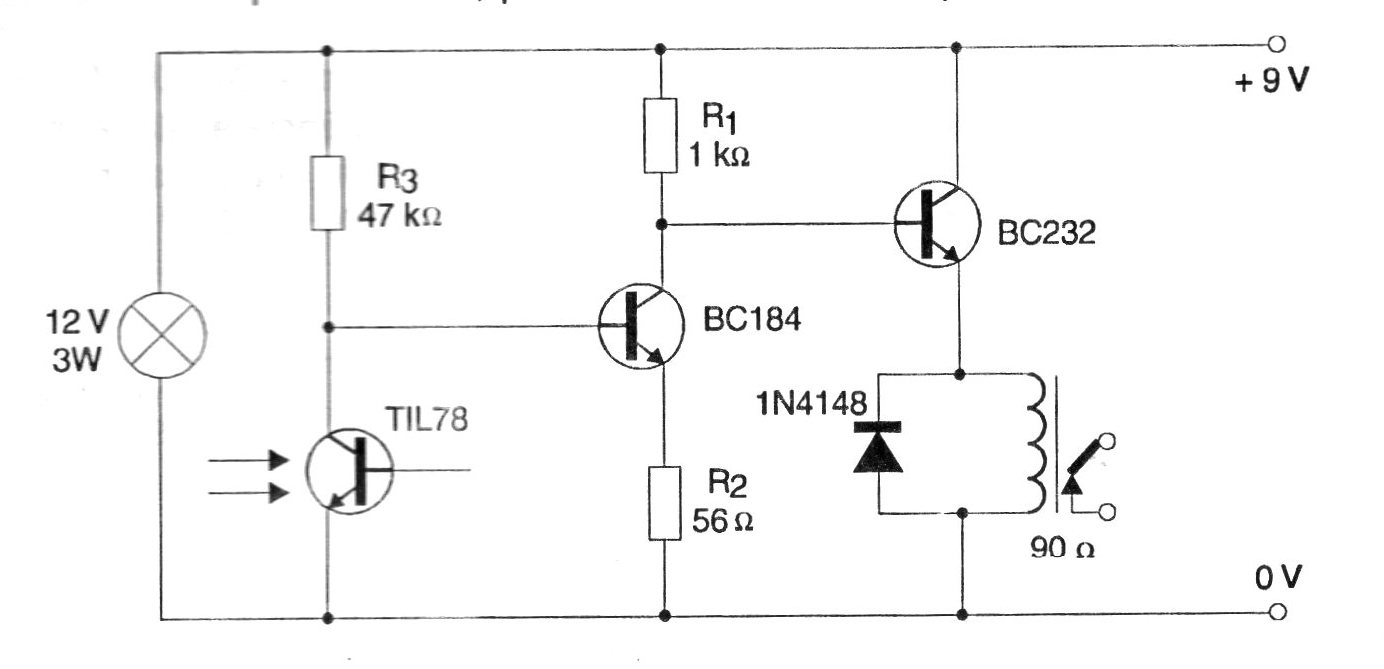

Este circuito es sugerido por Texas Instruments y utiliza dos transistores para excitar un relé de 90 Q. El accionamiento del relé ocurre cuando la luz que incide en el foto-sensor es interrumpida. El relé es de 9 V, pero el circuito puede cambiar para operar con otras tensiones. Observe que la lámpara funciona con un brillo menor de lo normal, ya que se alimenta con sólo 9 V.
| Haga click en la imagen para ampliar |
