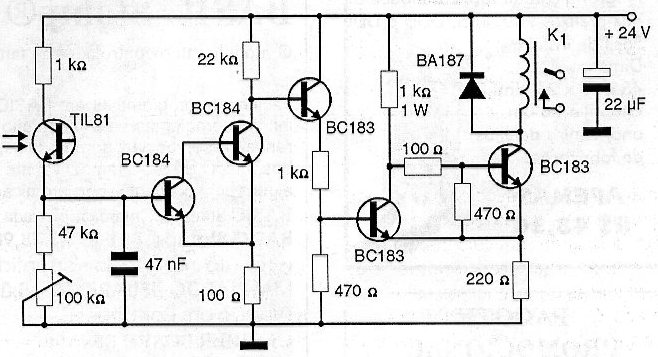

En este circuito la señal del foto-transistor es amplificada por un paso Darlington y luego aplicado a un paso disparador que controla un relé. El relé se dispara cuando el sensor se ilumina. El sensor puede ser cualquier foto-transistor común y el relé es del tipo sensible para tensiones de 12 V con una bobina del orden de 220 ohms. La sensibilidad del circuito se determina mediante el ajuste del trimpot de 100 k ohms.
