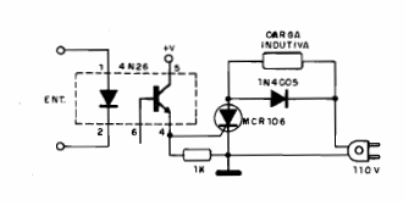

Con el siguiente circuito es posible controlar un SCR como el MCR106 u otro de la serie como el TIC106 a partir de una señal aplicada al 4N26 (acoplador óptico). Se obtiene un excelente aislamiento y el circuito puede controlar cargas de alta corriente. El transistor del aislador debe ser alimentado con tensiones continuas de 6 a 12 V. Véase que un re4sistor limitador de corriente debe ser usado para el LED del 4N26. Su valor depende de la salida usada del microcontrolador, por ejemplo 120 ohms a 3,3 V o 330 ohms a 5 V. El circuito también funciona con 220 V utilizando SCR apropiado. Vea aplicaciones similares en los artículos que tratan de Relés de Estado Sólido, disponibles en el sitio del autor.
