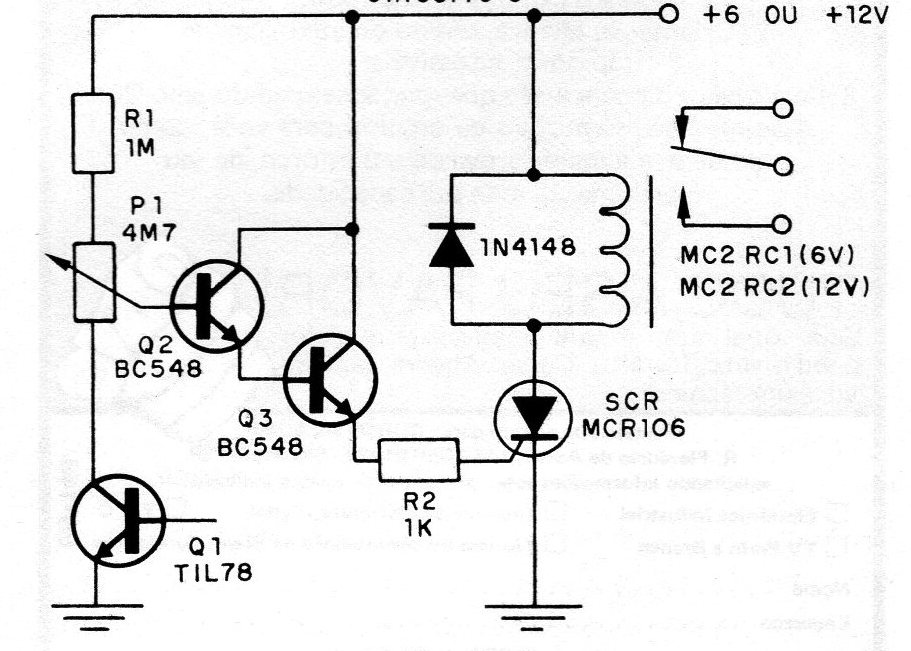

Para el disparo con traba tenemos también el circuito mostrado en la figura. En este circuito tenemos también los transistores complementarios que disparan el SCR. El SCR energiza la bobina del relé, manteniéndola en este estado hasta que la corriente se interrumpe. El control de sensibilidad en este circuito también puede ser añadido, constituyéndose en un trimpot de 47 k en serie con el resistor. Para los SCR del tipo TIC106 puede ser necesario conectar, entre el cátodo y la compuerta, un resistor de 1k.
FotosSensor de Sombra con SCR (CIR2965S)
Para el disparo con traba tenemos también el circuito mostrado en la figura. En este circuito tenemos también los transistores complementarios que disparan el SCR. El SCR energiza la bobina del relé, manteniéndola en este estado hasta que la corriente se interrumpe. El control de sensibilidad en este circuito también puede ser añadido, constituyéndose en un trimpot de 47 k en serie con el resistor. Para los SCR del tipo TIC106 puede ser necesario conectar, entre el cátodo y la compuerta, un resistor de 1k.
