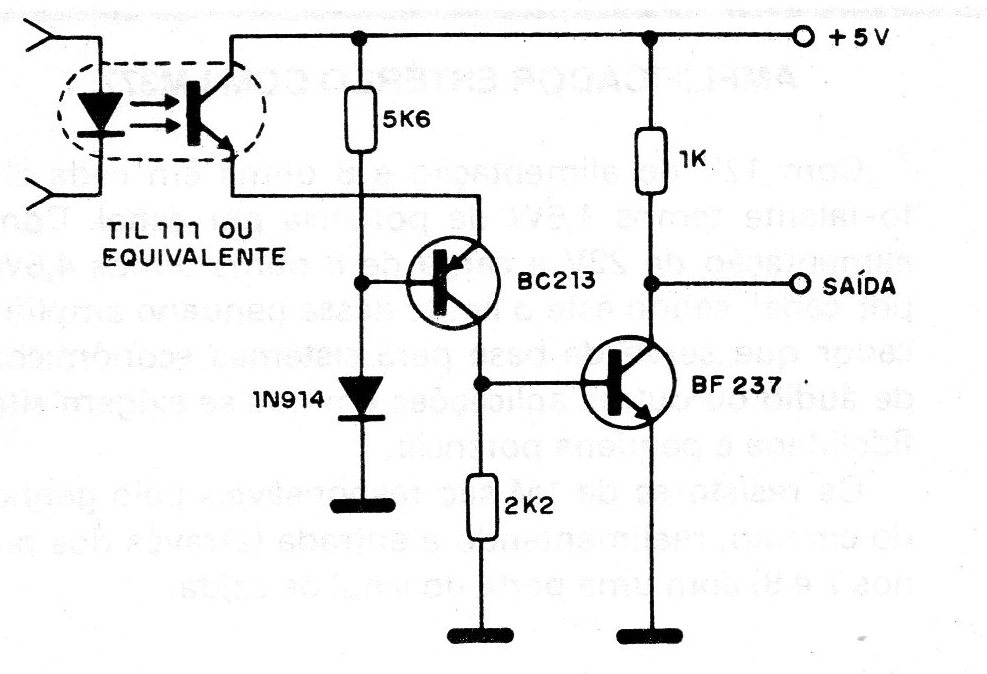

Este circuito de shield es sugerido por Texas Instruments y puede emplear prácticamente cualquier acoplador óptico equivalente al TIL111. Los transistores también admiten equivalentes. El transistor del acoplador opera con baja impedancia (entre 20 y 100 ohms) lo que garantiza una buena velocidad de respuesta. Las características de salida del transistor final permiten la excitación directa de integrados TTL.
