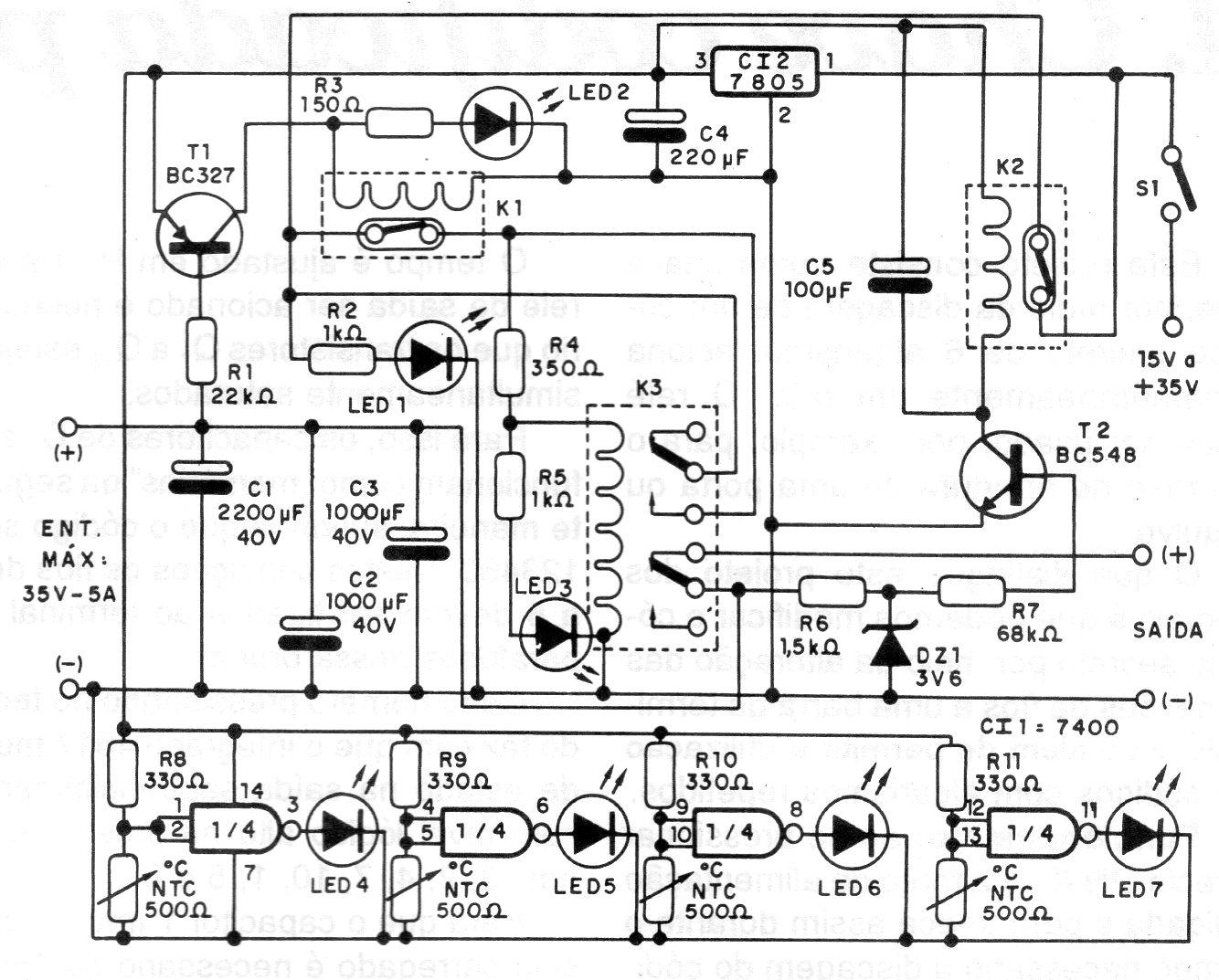

En la figura tenemos un circuito de protección para fuentes que encontramos en una documentación técnica de 1994. El circuito contiene varios LEDs para el monitoreo de funcionamiento de la fuente. El LED indica el funcionamiento incorrecto o cortocircuito. El sensor de temperatura es un NTC de 500 ohms. Los relés son de 12 V con corriente de acuerdo con la fuente.
