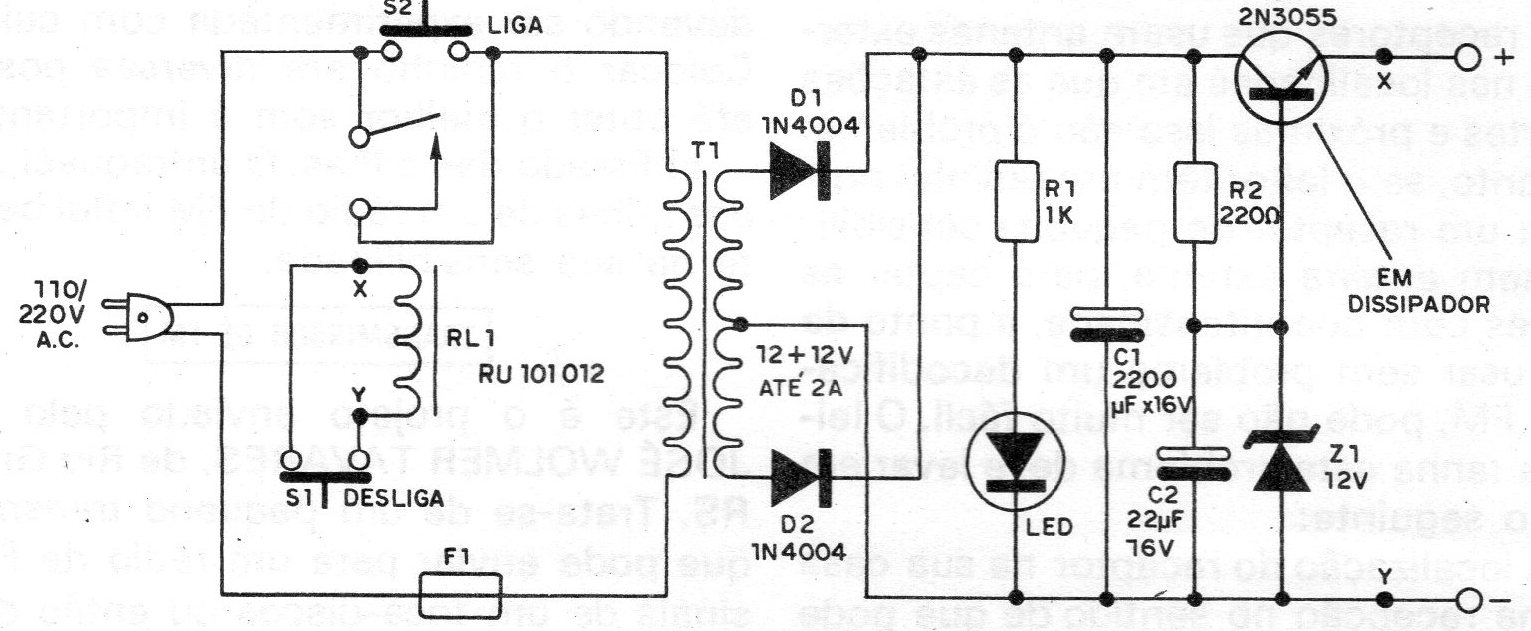

Encontramos este circuito de protección para fuentes de alimentación con la propia fuente de alimentación de 12 V en una documentación de 1982. Esta fuente puede proporcionar una tensión de 12 V bajo corriente de hasta 2 A, dependiendo del transformador, y tiene un sistema simple, pero eficiente, de protección. Un relé que garantiza la alimentación del circuito de salida es energizado por su propia tensión en un sistema de realimentación. Si accidentalmente ocurre un cortocircuito en la salida, bajando la tensión más allá del punto de operación del relé, se desata abriendo los contactos y desconectando, por lo tanto, la fuente de la red local. Para dar "salida" en la fuente o rearmarla, después de un cortocircuito accidental basta presionar por algunos instantes el interruptor S1. Originalmente el proyecto está indicado para proporcionar una tensión de 12 V, en cuyo caso el diodo es de 12 V o 13V5 x 400 mW (zener), y el relé con bobina de 12 V como el RU 101 012, pero se puede perfectamente utilizar diodos zener para tensiones más bajas como 6 ó 9 V y también relés con tensiones correspondientes. El segundo interruptor de presión (S2), que pone en corto momentáneamente la salida de la fuente, es un recurso interesante para apagarlo.
