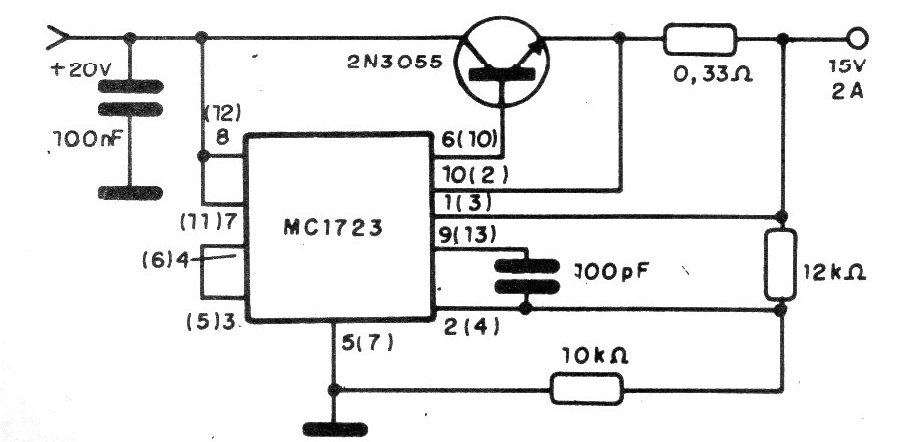

Este circuito, sugerido por Motorola, proporciona una tensión de 15 V bajo corriente de hasta 2 A. El transistor de potencia debe montarse en un buen radiador de calor y el resistor de 0,33 ohms debe ser de hilo. Este componente determina la corriente máxima de salida de la fuente. El regulador integrado es el MC1723 y las numeraciones son para dos tipos diferentes de envolturas en las que se encuentra este integrado. La tensión de entrada debe ser de aproximadamente 20 V.
| Haga click en la imagen para ampliar |
