Este circuito tiene una función disparadora (Schmitt) siendo su entrada hecha por el pulso de luz que incide en el foto-transistor. Este circuito es sugerido por Texas Instruments en su manual de Optoelectrónica. La alimentación se realiza por una tensión de 12 V y Q2 puede ser un BC548.
| Haga click en la imagen para ampliar |

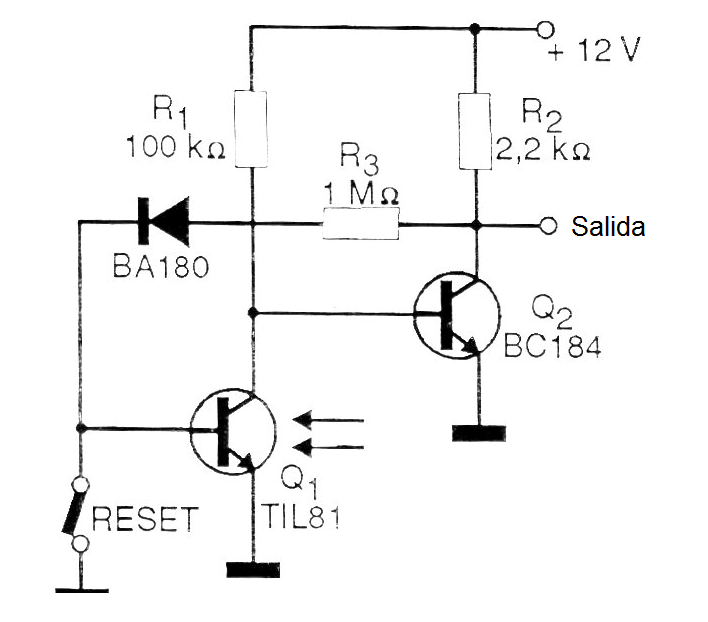

Foto Disparador con Reset (CIR1810S )
Este circuito tiene una función disparadora (Schmitt) siendo su entrada hecha por el pulso de luz que incide en el foto-transistor. Este circuito es sugerido por Texas Instruments en su manual de Optoelectrónica. La alimentación se realiza por una tensión de 12 V y Q2 puede ser un BC548.
| Haga click en la imagen para ampliar |
