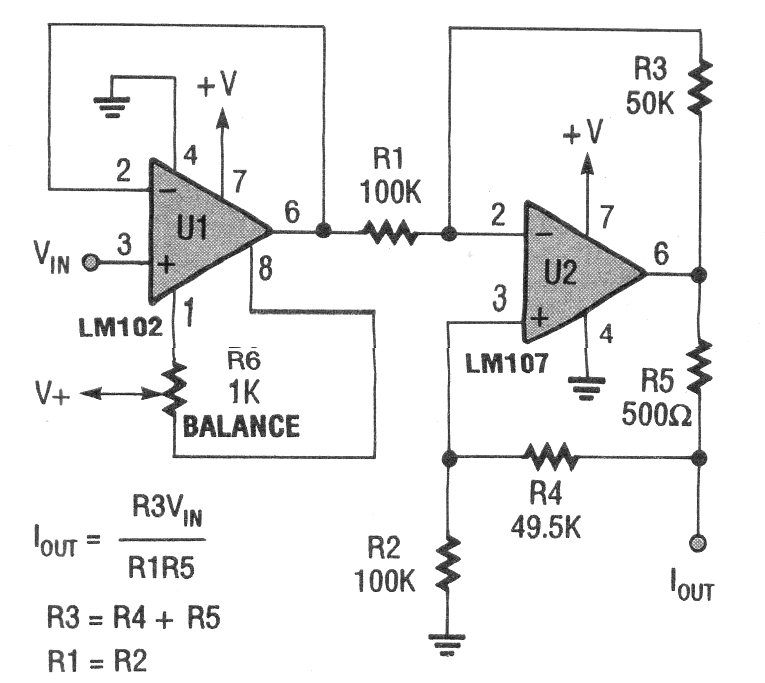

Este circuito utiliza dos amplificadores operacionales que admiten equivalentes. La configuración es de una documentación americana de los años 90. Los valores de los componentes se calculan mediante la fórmula junto al diagrama.
