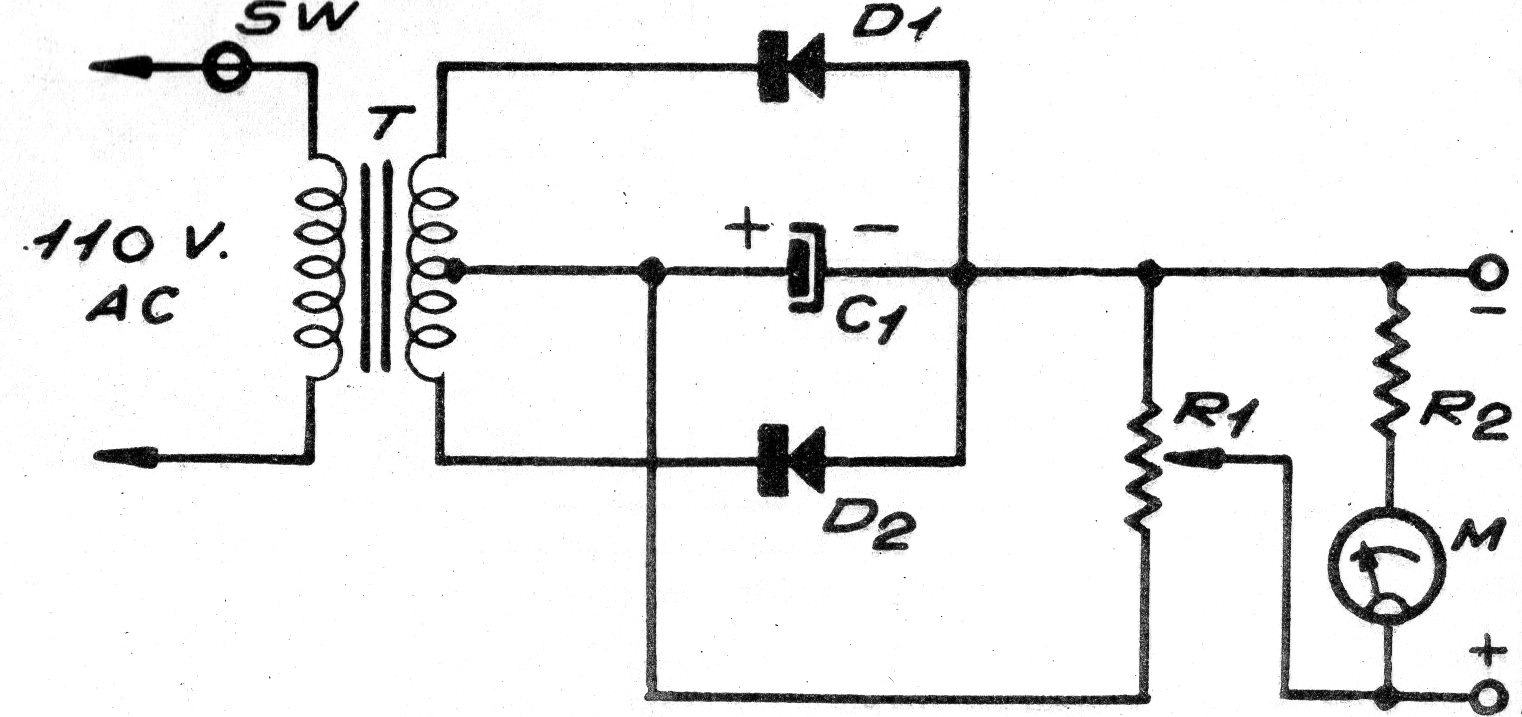

El transformador de este circuito es de 6 o 9 V y los diodos 1N4002. El capacitor de filtro es de 2 200 uF y R1 de 1 k ohms de hilo ajusta la tensión de salida. R2 es de 1k y el instrumento es un miliamperímetro que debe ajustarse en términos de tensión. Se puede utilizar el multímetro para ajustar la tensión. La corriente del transformador puede ser de 100 mA o mayor.
