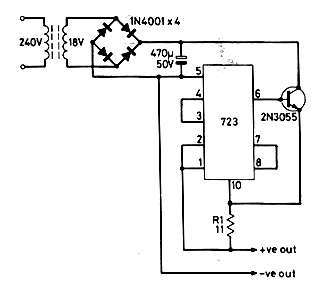

Este circuito apareció en una publicación de 1982. La publicación ya no existe, pero el circuito es viable pues todos los componentes son comunes. El transistor debe montarse en un buen radiador de calor. La intensidad de la corriente en la batería en carga conectada entre + Ve y -Ve está determinada por R1. El valor de R1 en función de la intensidad de la corriente puede ser calculado por la fórmula R1 = 700 / I, siendo el valor de la corriente dado en mA. La tensión de entrada puede estar alrededor de 18 a 25 V
