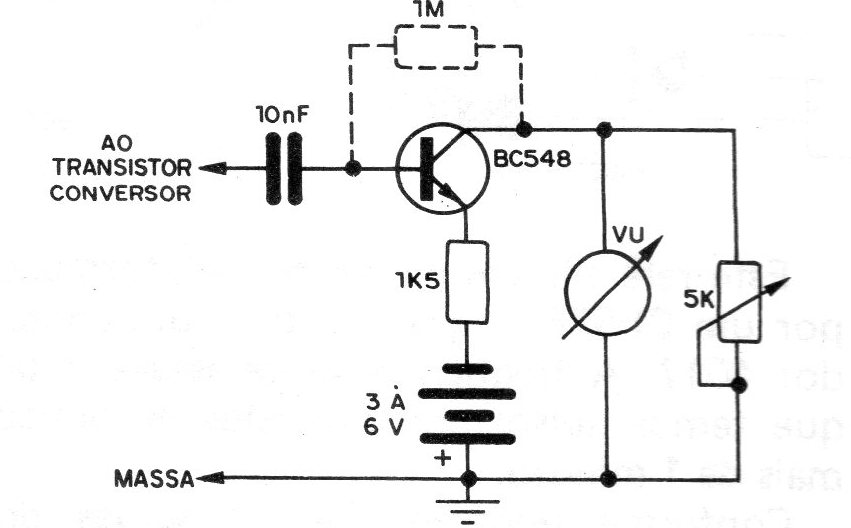

Se trata de un pequeño circuito, el cual acoplado a cualquier radio de ondas medias o cortas, permite evaluar la intensidad de la señal de RF que entra en el mismo. El montador podrá usarlo para poder sintonizar mejor las estaciones, principalmente de onda corta, de acuerdo con la mayor intensidad de señal comprobada. El circuito, mostrado en la figura, consta de un transistor NPN para uso general, polarizado en la configuración de emisor común, con un condensador de poliéster de bajo valor conectado a su base, para dar paso a las frecuencias elevadas. El valor de este condensador puede ser cambiado para obtener una respuesta conveniente del circuito, según las características del propio transistor. Uno de los puntos del circuito está conectado a la masa de la radio, y el otro está conectado al transistor convertidor, correspondiendo al montador la selección del terminal de este último que mejor proporcione mayor intensidad de señal. El resistor de 1M, conectado entre el colector y la base, puede ser necesario en algunos casos. El VU utilizado es del tipo encontrado en grabadores, pero cualquiera puede ser experimentado, bastando regular en el trimpot la sensibilidad y, por lo tanto, el punto ideal de funcionamiento.
