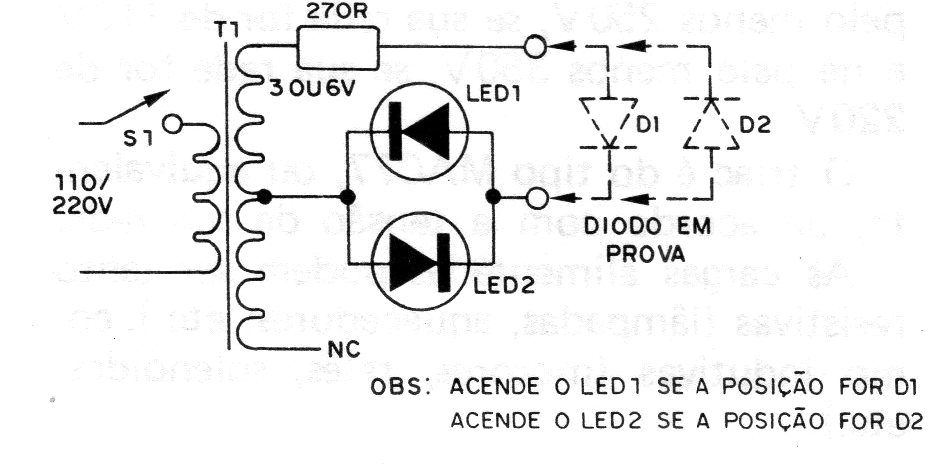

¿Cómo probar un diodo para el uso general? Quien no posee un multímetro, u otro instrumento que permita la realización de pruebas de diodos, puede fácilmente hacer este tipo de prueba con el circuito mostrado en la figura. La prueba de diodos sirve para probar diodos de todo tipo, siempre que su tensión de trabajo sea superior a 3 V y su corriente máxima superior a 10 mA. Se utilizan dos indicadores LED. El diodo en prueba se conecta a los terminales indicados en la figura. Si un LED se enciende es señal de que el diodo se encuentra en buen estado, y este LED, al mismo tiempo, da la identificación de los terminales del diodo en prueba. Si los dos LED se encienden es señal de que el diodo en prueba se encuentra en corto. Si ninguno de los LED se enciende es señal de que el diodo está abierto. El transformador utilizado tiene un devanado primario de acuerdo con la red local y secundaria de 3 a 6 V, con corriente de al menos 100 mA. El resistor es de 270 o 330 ohms x ¼ W. Los LED son comunes, pudiendo el lector usar los dos rojos o un rojo y otro verde.
