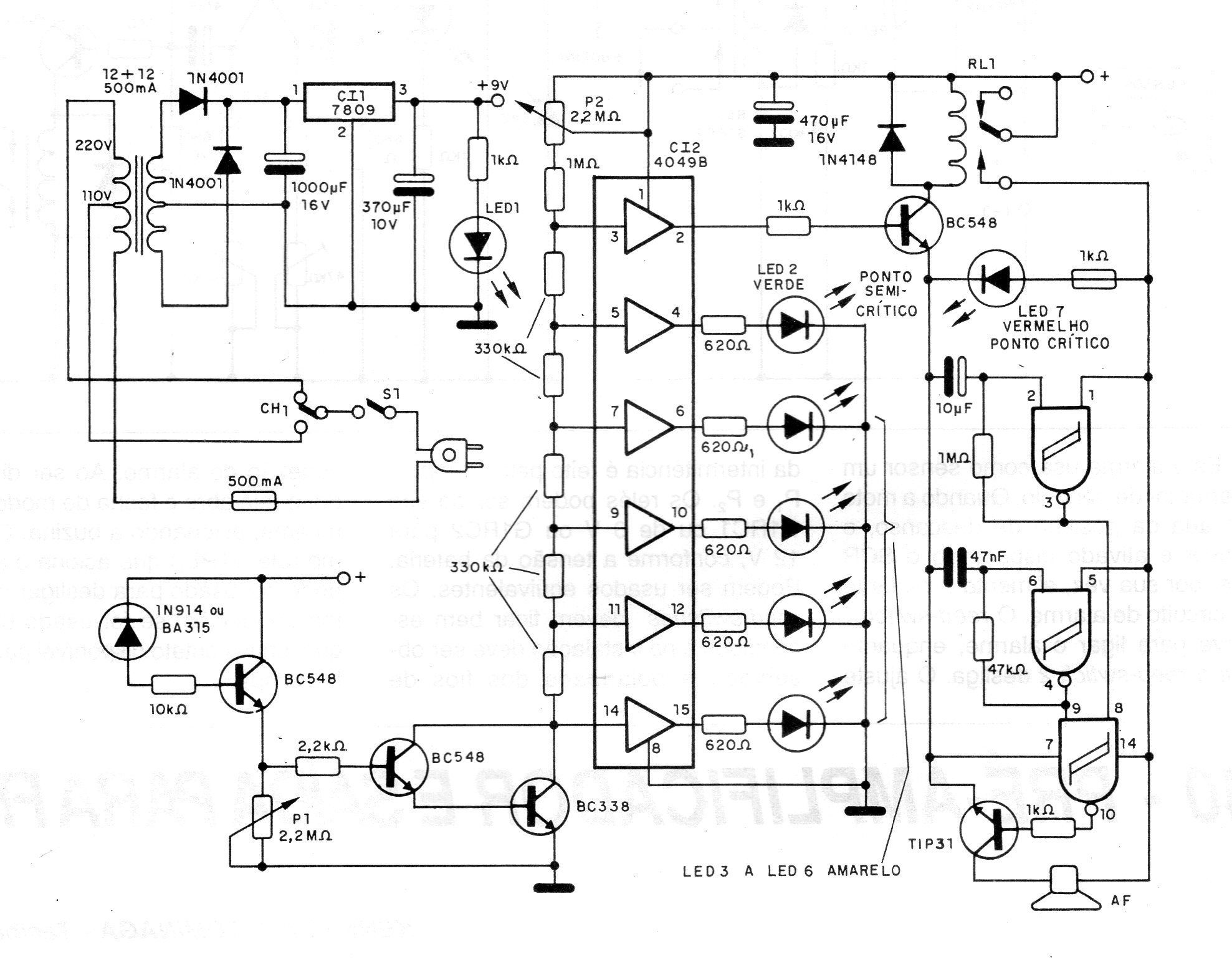

Este circuito indica variaciones de la temperatura ambiente alrededor de algunos grados en una escala tipo bargraph. El circuito es de una documentación de 1995 y el sensor un diodo común de silicio. El circuito tiene además un relé que se activa cuando la temperatura supera un determinado valor preajustado. El ajuste de la escala se realiza en P1 y P2.
| Haga click en la imagen para ampliar |
