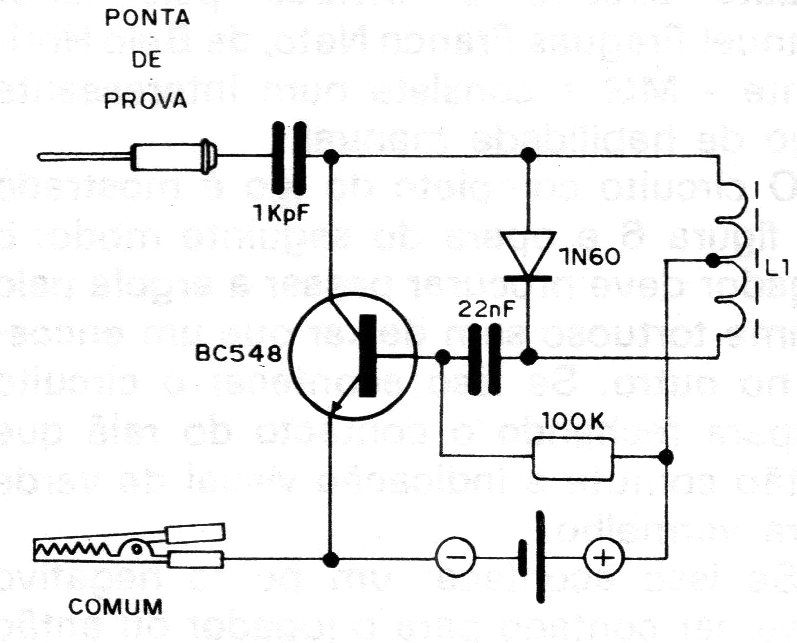

Este simple oscilador de señales se encontró en una documentación de 1981. La bobina se puede hacer con un bastón de ferrita común que está constituido de 80 a 100 vueltas de alambre esmaltado 28 con toma central. El circuito puede ser alimentado con tensiones entre 1,5 y 6 V de acuerdo con la intensidad de la señal deseada en la salida. El terminal indicado como común en el circuito debe ser conectado al chasis del aparato en prueba mientras que el otro terminal permite la aplicación de la señal en los puntos propios del circuito. Una vez montado, con el uso de un bastón de ferrita pequeño, este inyector se puede alojar en un tubo pequeño y fácilmente manejado por el técnico.
