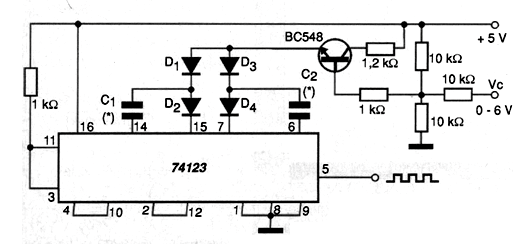

El circuito integrado TTL 74123 consiste en un monoestable que puede ser configurado para generar señales controladas por tensión, como muestra la figura. La frecuencia máxima de este circuito puede llegar a algunas decenas de megaciclos y hasta si las subfamilias más rápidas del 74123 se utilizan. En este circuito la tensión de control varía entre 0 y 6 V (puede ser realmente un poco más que los 5 V de la alimentación) cuando se obtienen frecuencias conforme el gráfico de la figura abajo.
En el caso, la frecuencia variará entre 10 y 60 kHz típicamente, con señales rectangulares en la salida. La amplitud de las señales es igual a la tensión utilizada en la alimentación, en el caso 5 V. Los diodos usados en este circuito son de uso general como los 1N4148 o equivalentes.
