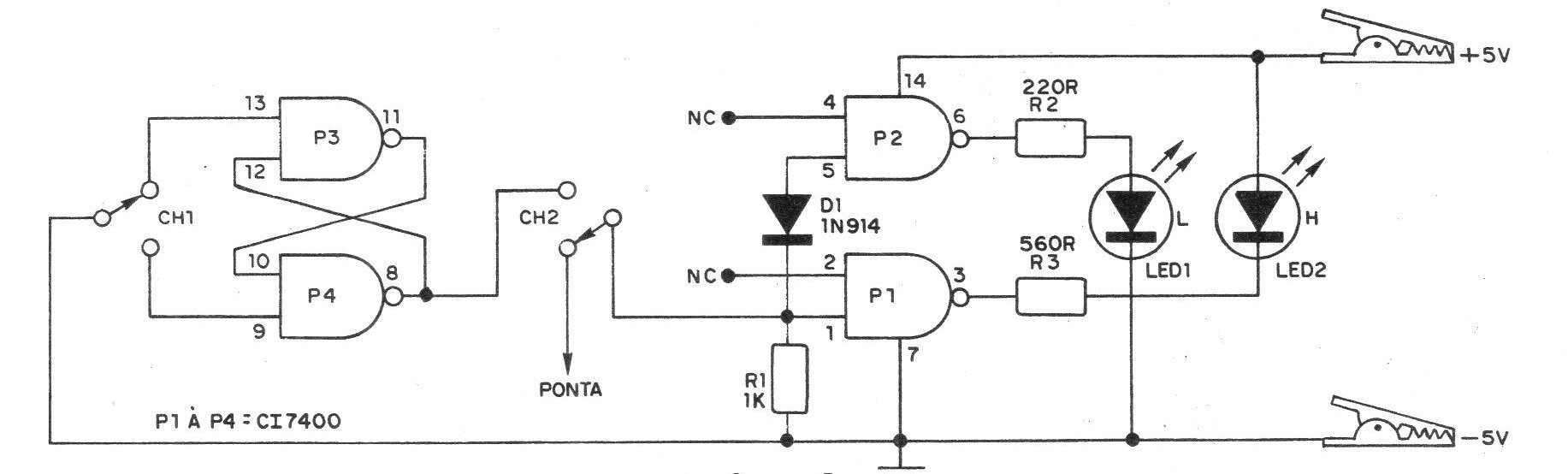

El circuito en cuestión fue encontrado en una documentación de 1982. Su funcionamiento es el siguiente: estando el circuito alimentado con 5 V (que puede ser retirado del propio circuito TTL a ser analizado), los dos LEDs permanecerán apagados, pues el inversor formado por la puerta P1 estará con su entrada a nivel bajo, a través de R1, enviando un nivel alto al LED encendido en su salida, polarizándolo inversamente. La entrada del inversor P2 conectada a través del diodo D1 a la entrada de P1 no reconoce el nivel bajo inicial de ésta, pues existe una caída de tensión de aproximadamente 0,7 V en el diodo, que sumada a la caída en R1 mantiene la entrada de P2 a nivel alto, enviando a la salida un nivel bajo e impidiendo que el LED se encienda. Cuando un nivel bajo se envía a la punta de prueba (CH2 en A), la entrada de P2 inicialmente a nivel alto, pasa a un nivel bajo, llevando la salida en un nivel alto y con ello haciendo el1ed encender (el LED conectado a la salida de P1 permanecerá apagado porque la entrada de P1, en el estado inicial es abajo). El inverso ocurre en B. El flip-flop RS formado por las puertas P3 y P4 tiene una de sus salidas conectada junto con la entrada del indicador de niveles lógicos, a la punta de prueba, mostrando a través de los LED al operador el nivel de los pulsos en la salida. Las muñecas se consiguen (libres de "ruidos") conmutando CH1 a una posición y retornándola al estado inicial.
