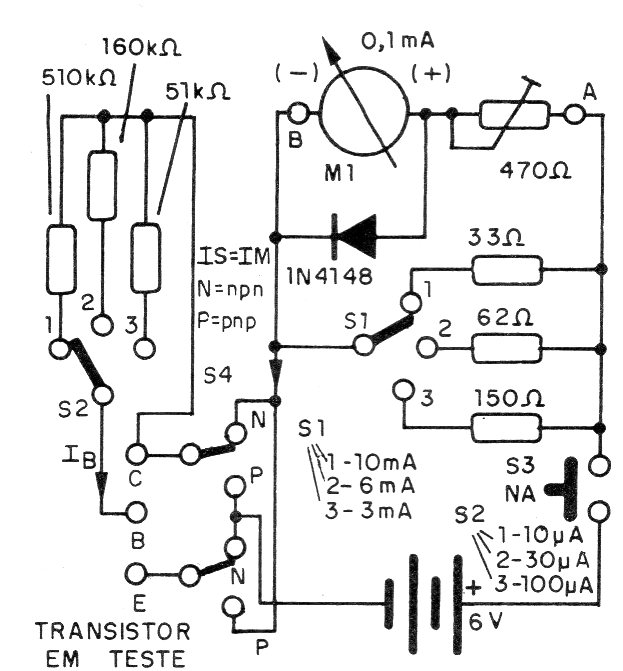

Encontramos este circuito en una publicación de 1993. El circuito es muy simple y en la falta del instrumento la escala correspondiente de un multímetro puede ser utilizada. El circuito mide las ganancias de transistores comunes tanto NPN como PNP y es alimentado por 4 pilas. La precisión de la lectura dependerá de la precisión de las resistencias usadas junto a S2. Una tabla de lecturas de ganancia en función de la corriente se da junto al diagrama.
| Haga click en la imagen para ampliar |
