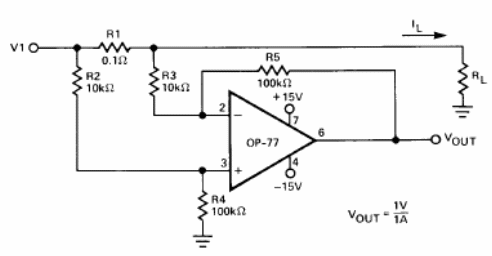

En la figura se muestra cómo implementar un circuito de monitor de corriente utilizando sólo un amplificador operacional. Hemos obtenido esta configuración en el manual de circuitos integrados de Analog Devices. Este circuito opera con fuentes hasta 15 + 15 V, lo que es ideal para aplicaciones como en circuitos de puentes de onda completa. Observe que la salida del circuito es de 1 V por amperio, valor dado por la resistencia R1. La precisión de este resistor va, por lo tanto, determinar la precisión de la salida del circuito. Otra característica de este circuito que merece destaque es su gran rechazo en modo común que llega a los 120 dB, por el circuito integrado utilizado ..
