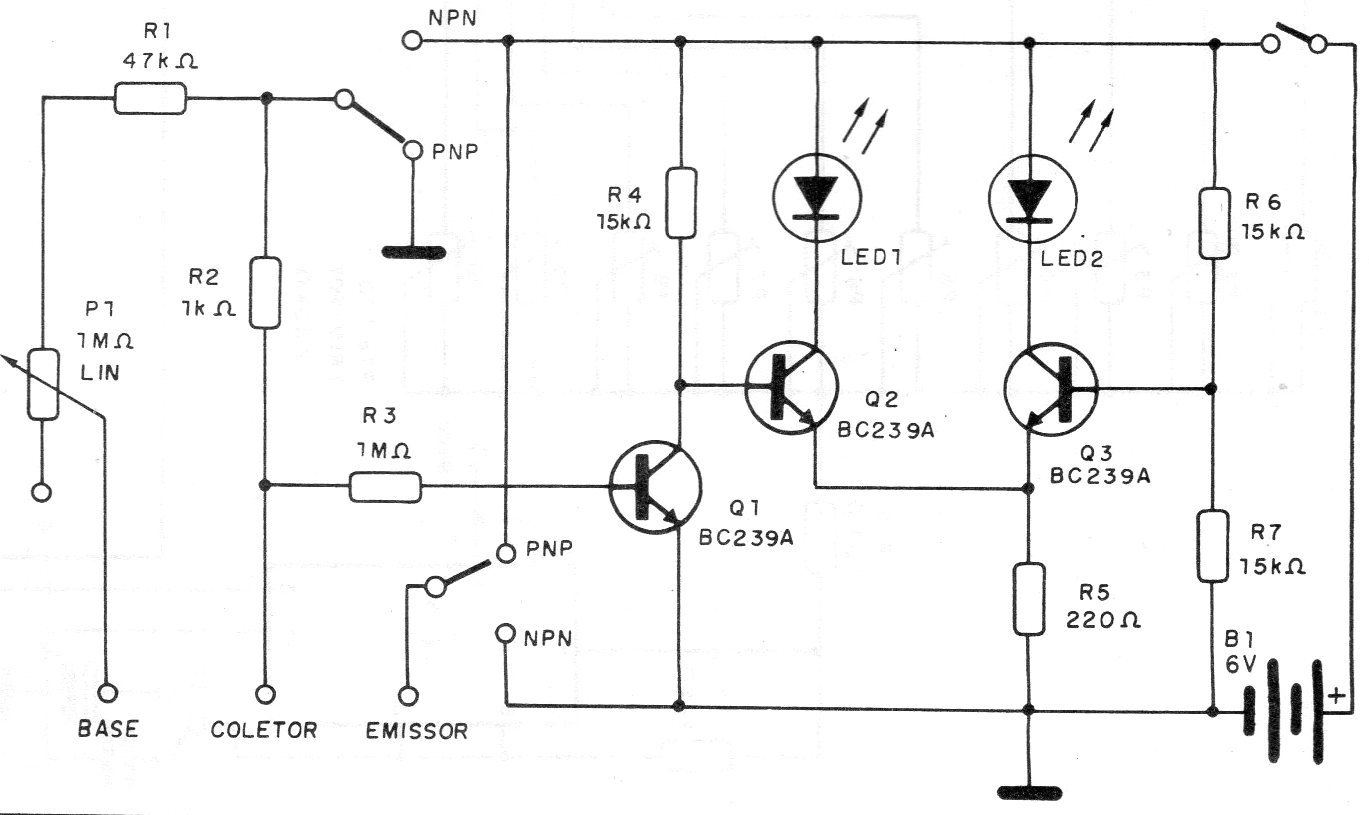

Este circuito de probador obtenido en una documentación de 1993 puede probar transistores NPN y PNP de uso general y media potencia. El circuito también puede evaluar la ganancia del transistor a través del ajuste de P1. La alimentación se realiza por 4 pilas pequeñas.
| Haga click en la imagen para ampliar |
