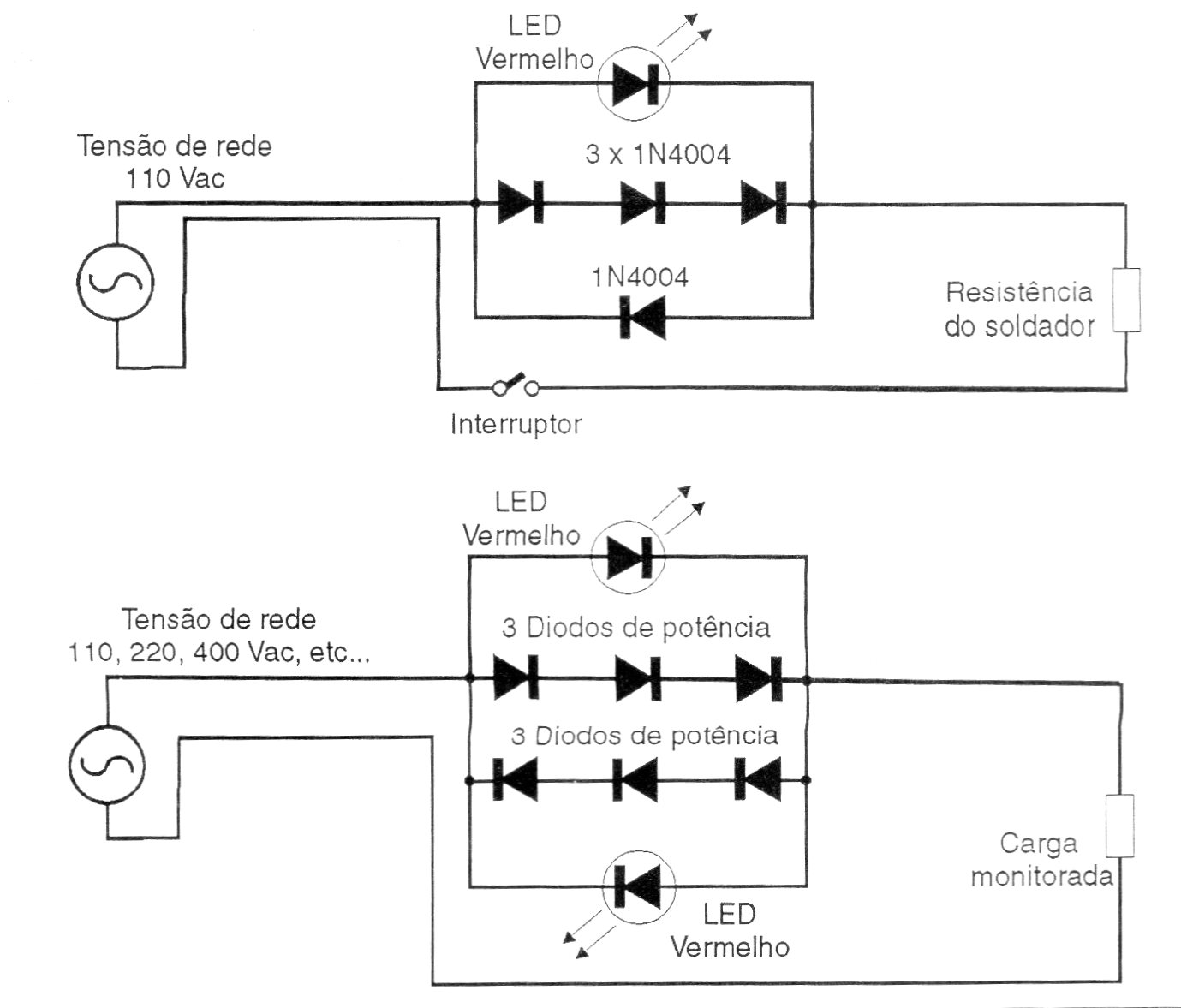

Este simple circuito indicador, que se encuentra en una documentación de 1997, indica cuando un hierro soldado de hasta 100 W está conectado. El circuito tiene dos versiones con 1 y 2 LED. Los diodos deben tener tensiones de 200 V a la red de 110 (1N4004) y de 400 V a la red de 220 V (1N4007).
| Haga click en la imagen para ampliar |
