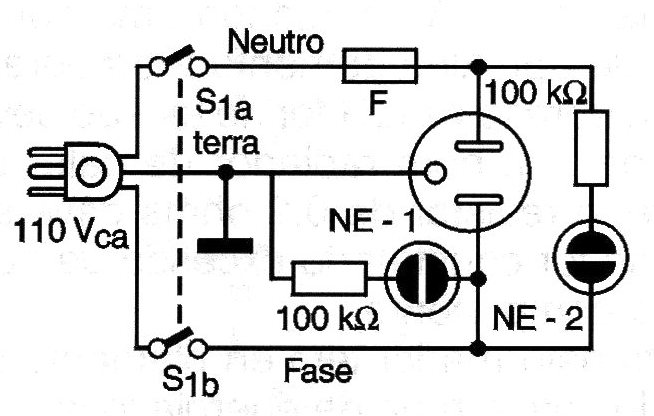

Este circuito prueba la conexión a tierra en tomas de ordenadores y otros equipos que requieren esta conexión por motivos de seguridad. Se coloca el aparato en prueba en la toma y las dos lámparas de neón deben encenderse, si todo está bien. El fusible tiene que ser de acuerdo con la potencia de los aparatos que normalmente están conectados al circuito. Las lámparas de neón son comunes del tipo que no tiene la resistencia limitadora de corriente internamente.
| Haga click en la imagen para ampliar |
