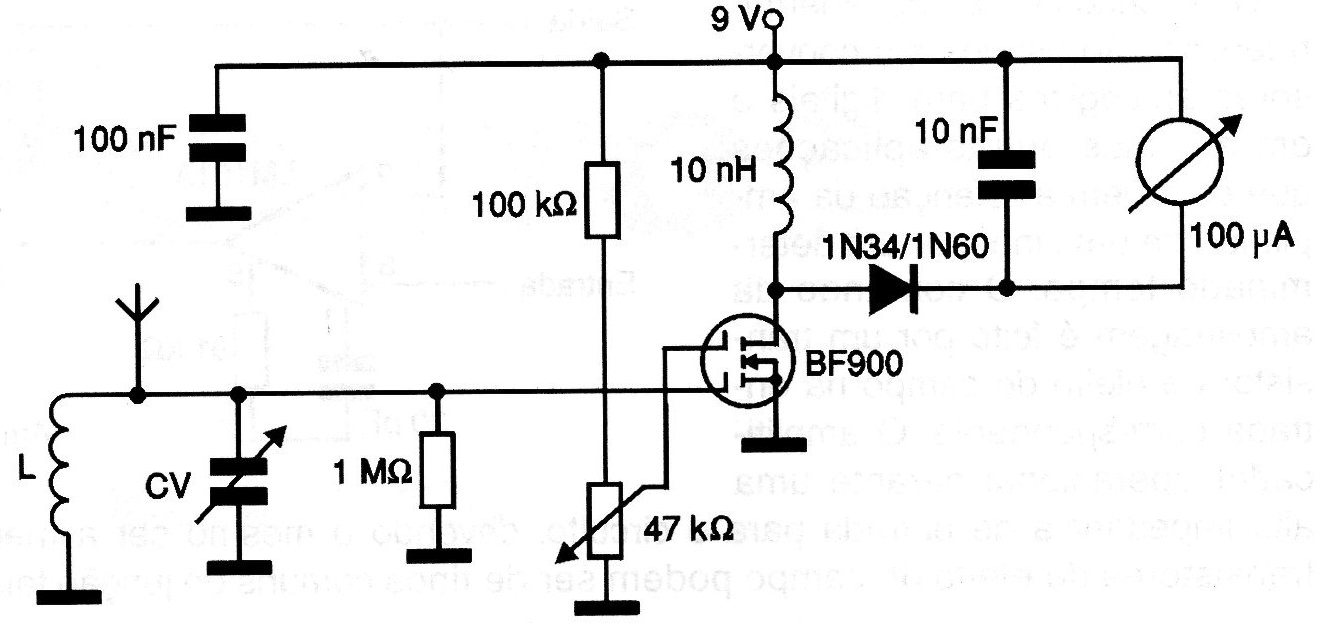

Se utiliza un MOSFET de doble puerto en este circuito, que activa un medidor de bobina móvil de 100 uA o cerca de él. El medidor, en algunos casos, debe estar dotado de un resistor de 1 k ohms para limitar la corriente. La bobina depende del rango de frecuencias en el que funcionará el circuito. Para el rango de 80 a 110 MHz, por ejemplo, esta bobina podrá ser formada por 4 espiras de hilo 28 en forma de 1 cm de diámetro sin núcleo. La antena es de tipo telescópico de 40 a 80 cm de longitud. El diodo debe ser de germanio y el ajuste del punto de funcionamiento se realiza en el trimpot de 47 k ohms. El circuito es alimentado por una pequeña batería de 9 V.
