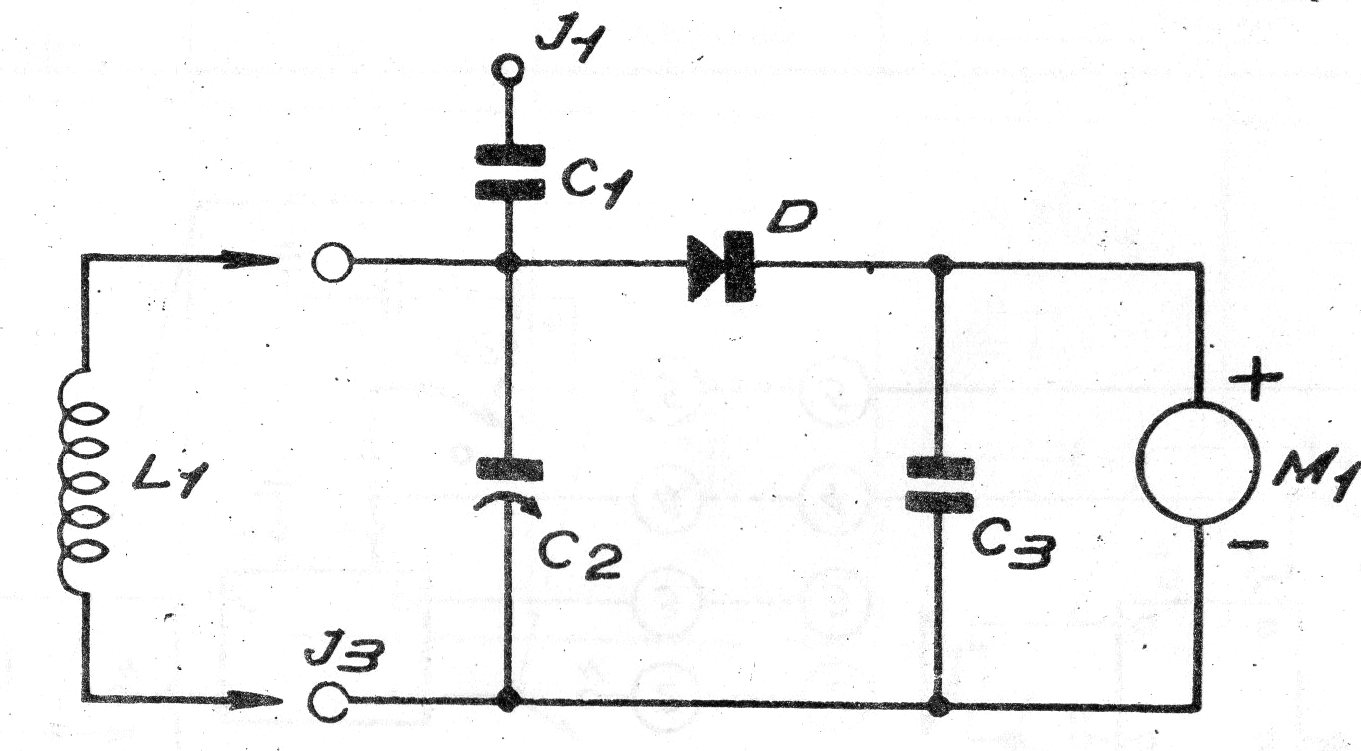

El instrumento de este medidor de intensidad de campo, de una publicación de los años 70, puede ser un microamperímetro de 200 uA o un miliamperímetro de 1 mA. La bobina debe ser de acuerdo con la frecuencia monitoreada y el capacitor variable puede ser obtenido de una radio AM o FM fuera de uso, conforme la banda sintonizada. El diodo puede ser el 1N34. C1 es de 330 pF y C2 y de 1 nF, ambos cerámicos. En J1 se conecta una antena telescópica.
