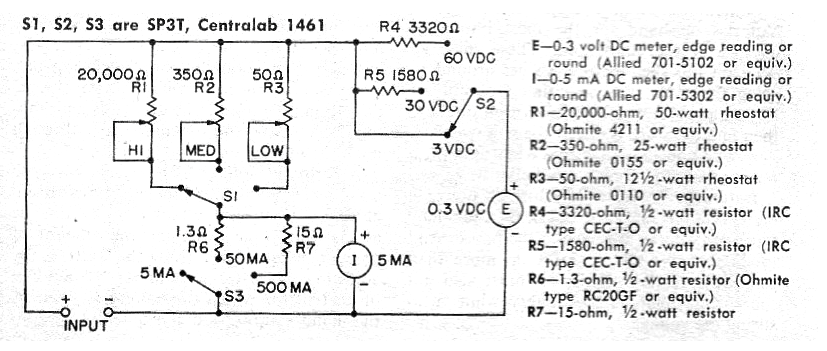

Este circuito fue indicado en artículo de una revista americana de 1974. La revista ya no existe, pero el proyecto puede ser montado con facilidad, pues los componentes son comunes. Sólo puede haber alguna dificultad para obtener las llaves conmutadoras, pero pueden obtenerse en radios antiguos de 3 bandas o más. El circuito prueba pilas y baterías con varias corrientes de carga, indicando la tensión (estado) en dos medidores de fondo de escala de 5 mA y 3 VCC, que son también componentes críticos, pero en su lugar se pueden utilizar multímetros comunes.
| Haga click en la imagen para ampliar |
