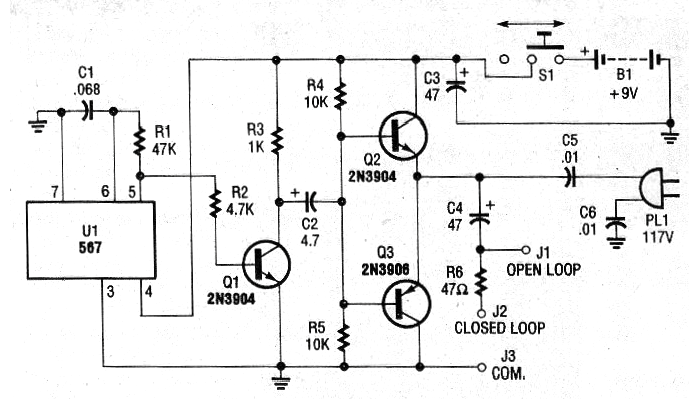

El circuito presentado salió en una revista Popular Electronics de 1993. Se trata de un generador que aplica una señal de alta frecuencia en los hilos de la red eléctrica. De esta forma, usando una radio AM fuera de estación, es posible localizar los cables en la pantalla o en el suelo por la señal emitida. El circuito es simple, y los transistores admiten equivalentes. Por ejemplo, los 2N3904 pueden ser sustituidos por los BC548 y el 2N3906 por el BC558.
| Haga click en la imagen para ampliar |
