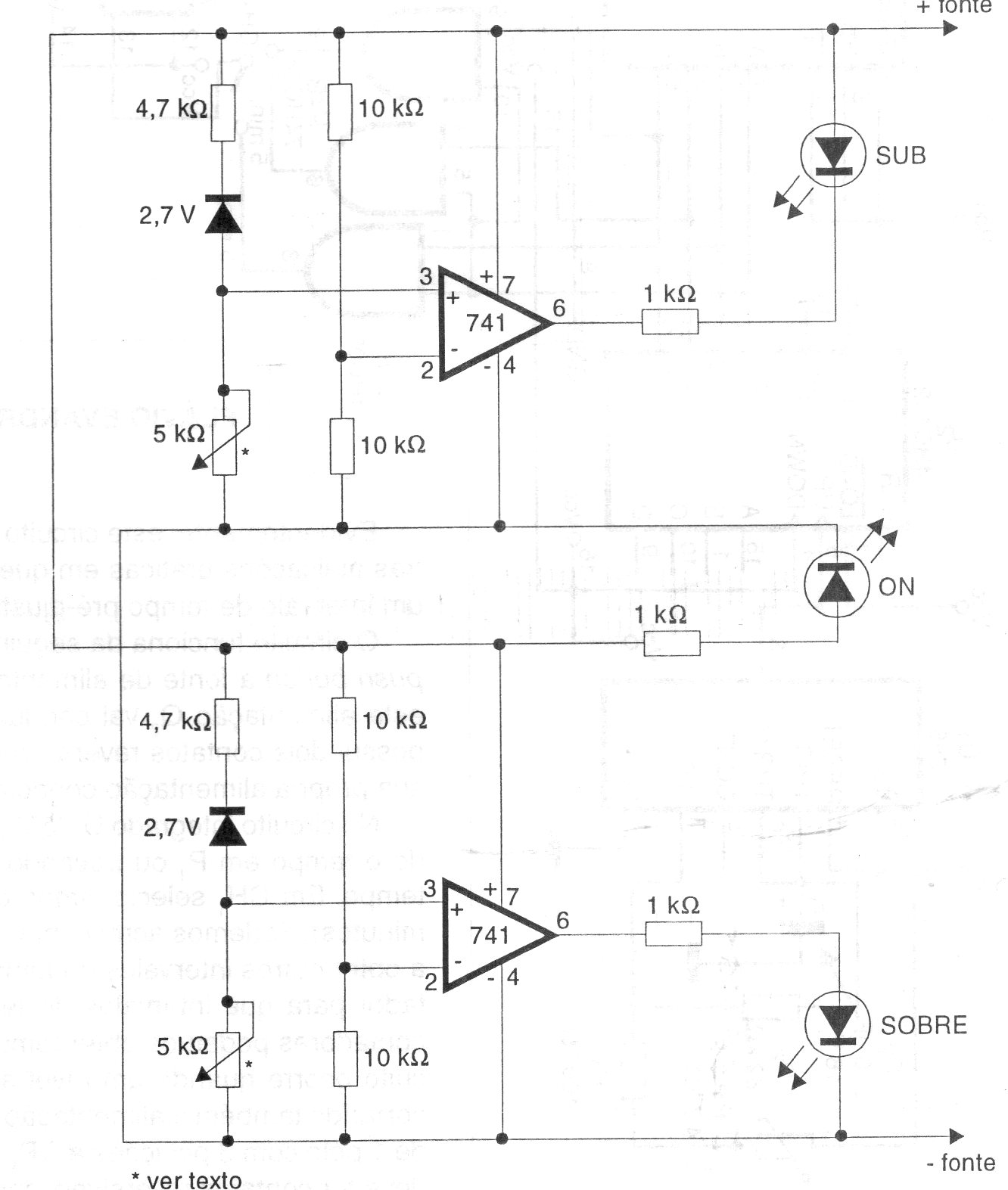

Esta es una configuración tradicional de comparadores para obtener un indicador de sub y sobretensión. En el caso, los comparadores se configuran con operacionales 741 y los puntos de disparo se ajustan en los trimpots que pueden ser de 4k7 o incluso 10k. La fuente debe tener tensiones de 5 a 30 V.
| Haga click en la imagen para ampliar |
