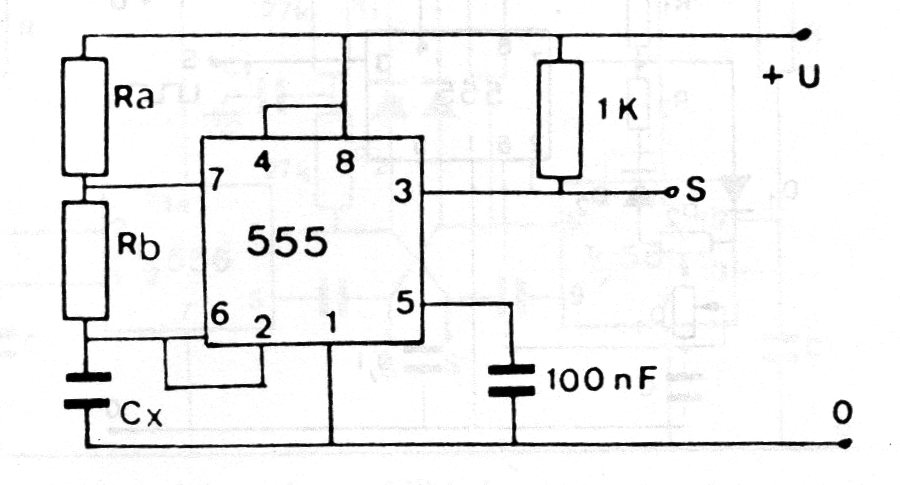

La frecuencia de un oscilador 555 depende de la capacitancia del capacitor C. Podemos aprovecharlo en un simple capacímetro en el que la salida está ligada a un frecuencímetro. Los resistores, entre 2k2 y 47k dependen del rango de capacitancias que se desea medir. La alimentación puede oscilar entre 5 y 15 V.
| Haga click en la imagen para ampliar |
