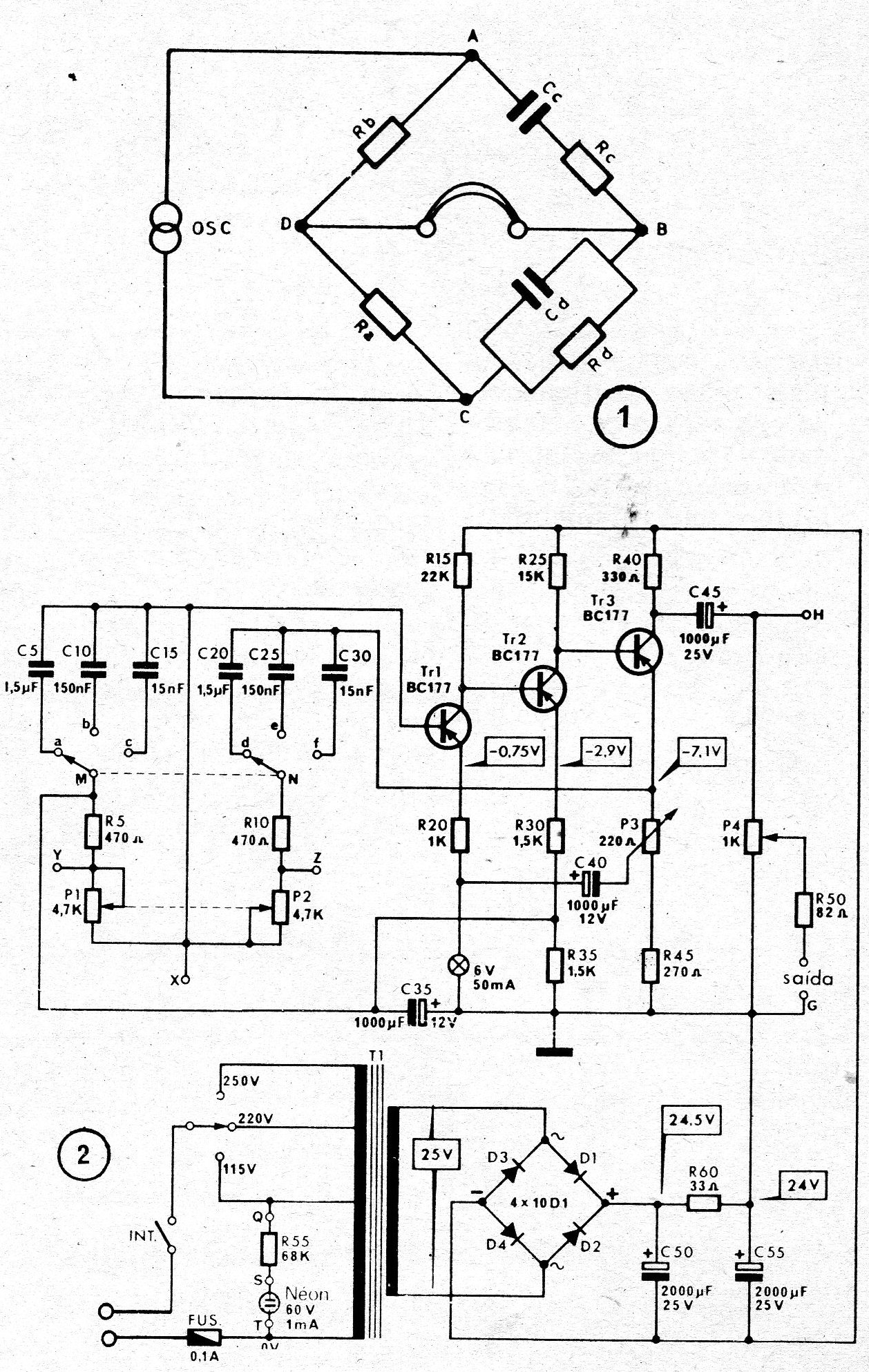

Un generador de baja frecuencia o de audio-frecuencia es un instrumento casi imprescindible en el que opera en el campo de amplificadores y adyacencias. El esquema que vamos a presentar es vendido en kits por la firma británica AMTRON. Pero, como la misma no presenta sus productos en Brasil, hacemos, fecha venia, la presentación del esquema para elucidación de nuestros lectores. El rango de alcance del generador de audio-frecuencia es de 15 a 22.000 Hz, en tres bandas seleccionables por la de dos polos, tres posiciones MN. La salida máxima es de 2 volts efectivos, con una linealidad de 1,5 dB para más o menos y una distorsión máxima del 1% en todas las frecuencias. El circuito es clásico de un puente de Wien, cuyo principio básico se puede apreciar en la figura 1. Este puente deriva del puente de Wheatstone, que se utiliza para la medida de capacitores y resistores. No daremos aquí el tratamiento teórico del funcionamiento del Puente de Wien, porque nuestro interés es divulgar un circuito fácil de construcción simple, para el hombre de bancada o experimentador que desea construir sus propios instrumentos. Todos los valores están en el esquema de la figura 2. El único ajuste necesario, antes de utilizar el generador de audio-frecuencia se efectúa a través de P3 de 220 ohms. Se coloca a la salida del generador un voltímetro, en la escala que permita observar entre 1,5 y 3 volts. Se coloca la llave selectora MN en la posición b y se sitúa el potenciómetro P1-P2 en la posición que sea equivalente a 1.000 Hz y se ajusta P3 para que el voltaje sea de 2 V.
