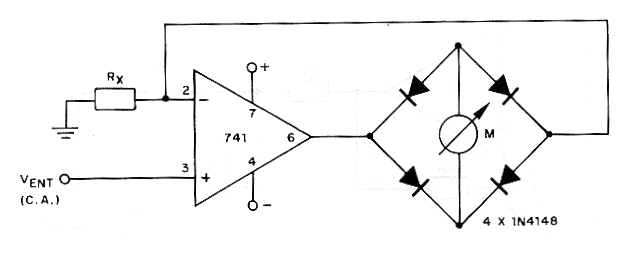

En este circuito tenemos un voltímetro básico utilizando un amplificador operacional. La corriente en el instrumento es dada por la relación Vent / Rx. La fuente de alimentación debe ser simétrica entre 5 y 12 V y los diodos admite equivalentes. El amplificador operacional también puede sustituirse por equivalentes.
| Haga click en la imagen para ampliar |
