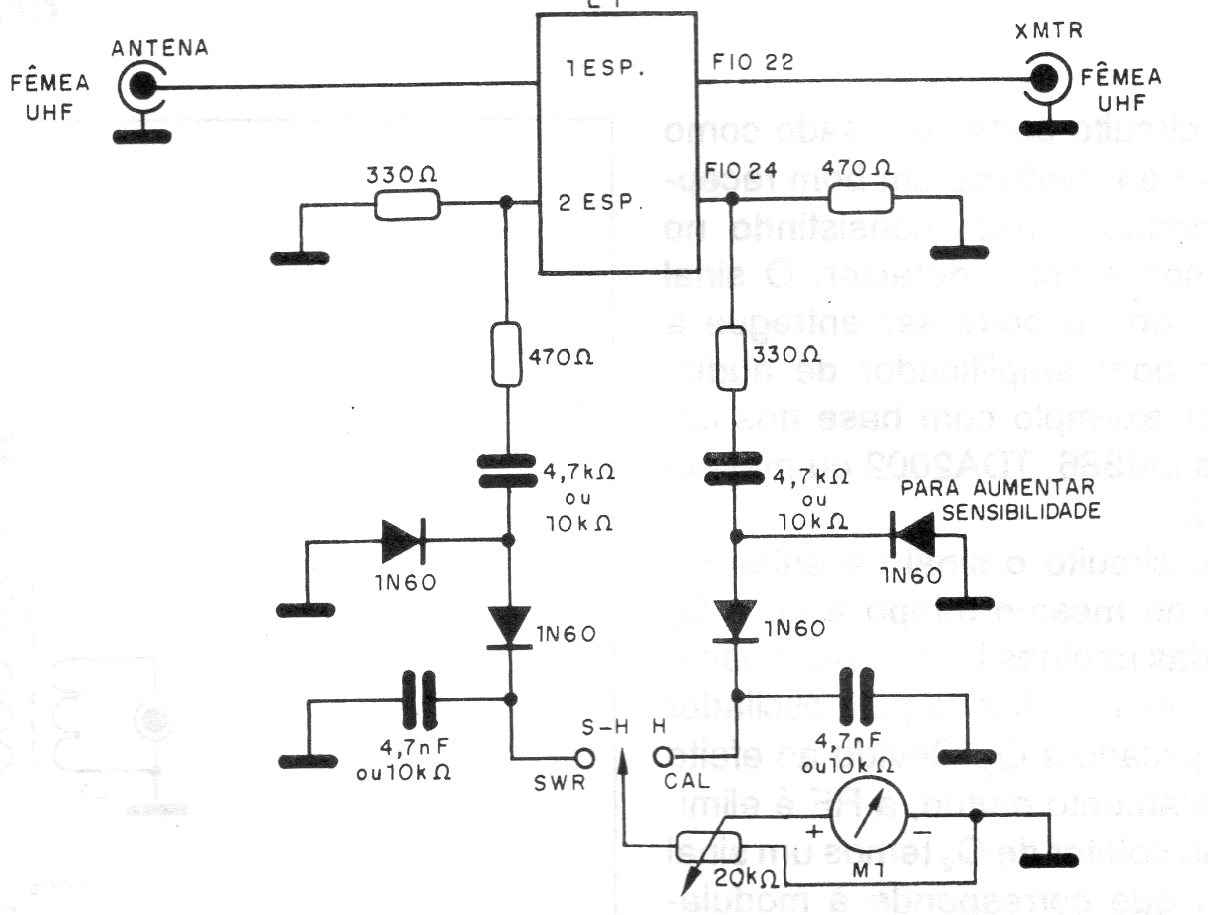

Este medidor de Relación de Ondas Estacionarias (ROE o SWR en inglés) fue encontrado en una documentación de 1994. El circuito utiliza sólo componentes pasivos y la indicación se realiza en un microamperímetro común. Los detalles del transformador se dan junto a la figura.
| Haga click en la imagen para ampliar |
