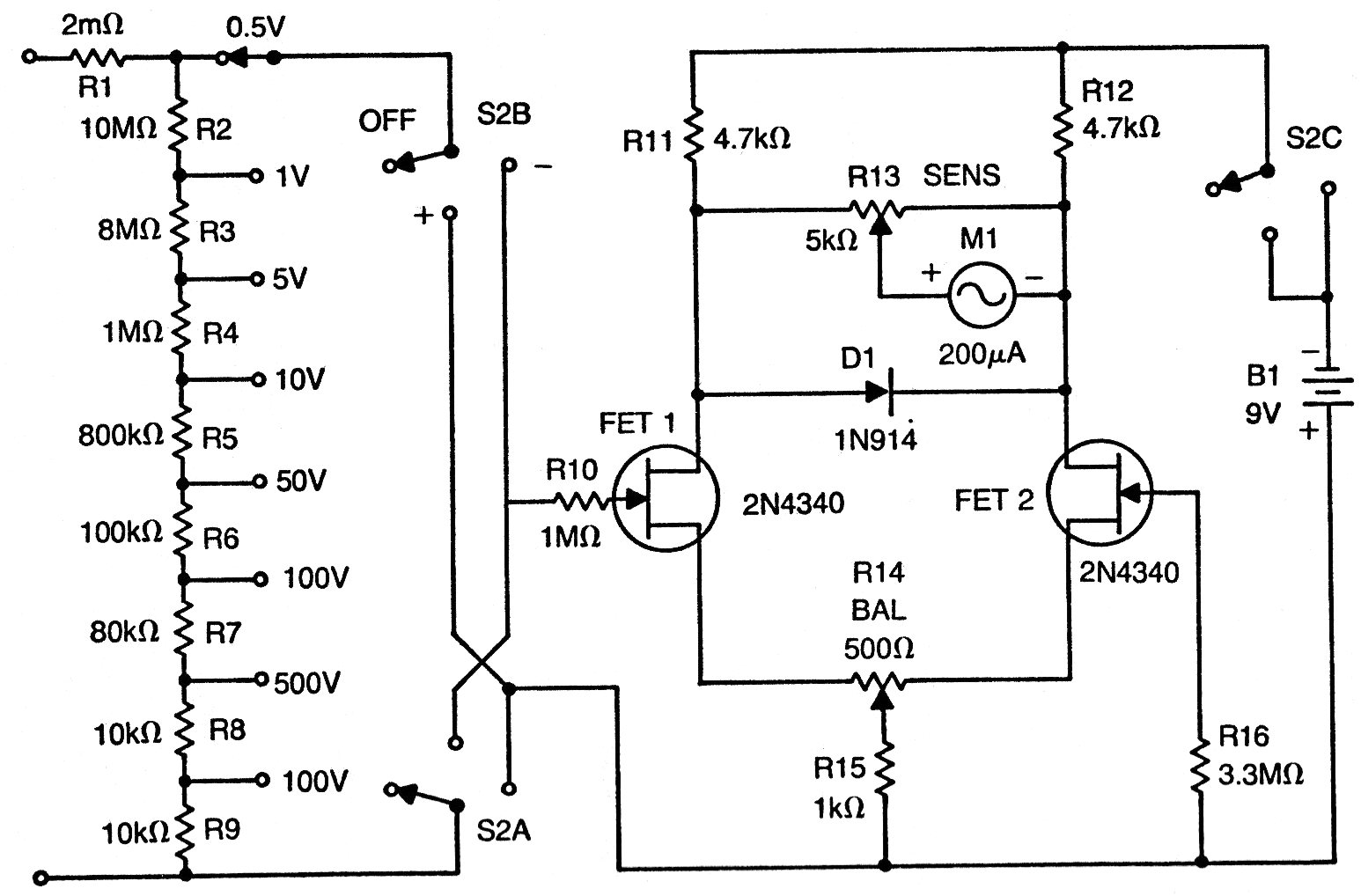

Este voltímetro analógico con gran sensibilidad y resistencia de entrada tiene una configuración tradicional encontrada en muchas publicaciones. El circuito es de una documentación de los años 70, pero puede ser montado con facilidad con transistores BF245 o MPF102. El circuito es alimentado por una batería de 9 V con un consumo muy bajo. La precisión del circuito depende exclusivamente de la precisión de los resistores usados en la entrada del circuito. R1 es en realidad de 2,2 M ohms y no 2 mOhms como se indica en el original.
