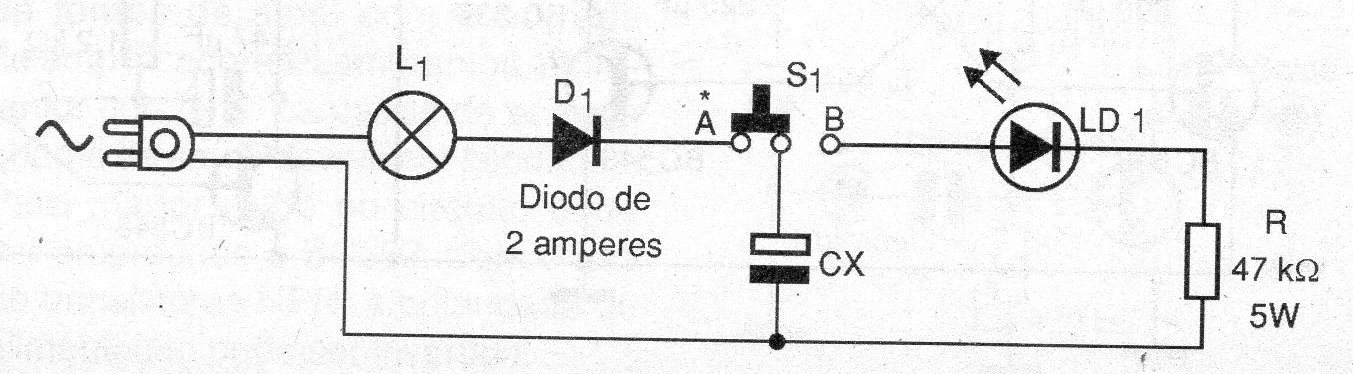

Este circuito, cuando se conecta a la red de 110 V, posibilita la prueba de capacitores con tensiones superiores a 150 V. En la red de 220 V, él prueba capacitores de más de 300 V. Se carga el capacitor en S1 en A y luego se descarga, Si el capacitor retiene la carga, el LED parpadea o se enciende durante unos segundos.
| Haga click en la imagen para ampliar |
