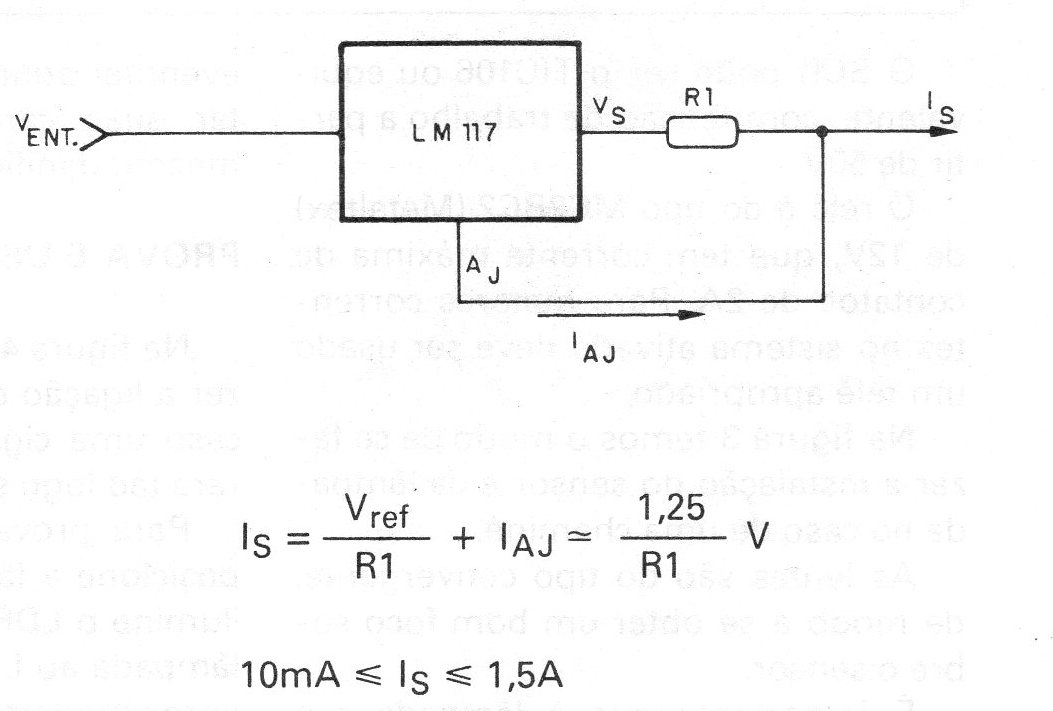

Este circuito puede ser utilizado como base para el diseño de cargadores de baterías con hasta 1,5 A de intensidad, dada por el resistor R1, según fórmulas junto al diagrama. El integrado LM117 debe montarse en un buen disipador de calor y la tensión de entrada debe quedar entre 1,2 y 37 V. El circuito integrado tiene protección interna contra sobrecarga térmica en caso de cortocircuito o problemas de disipación de calor.
