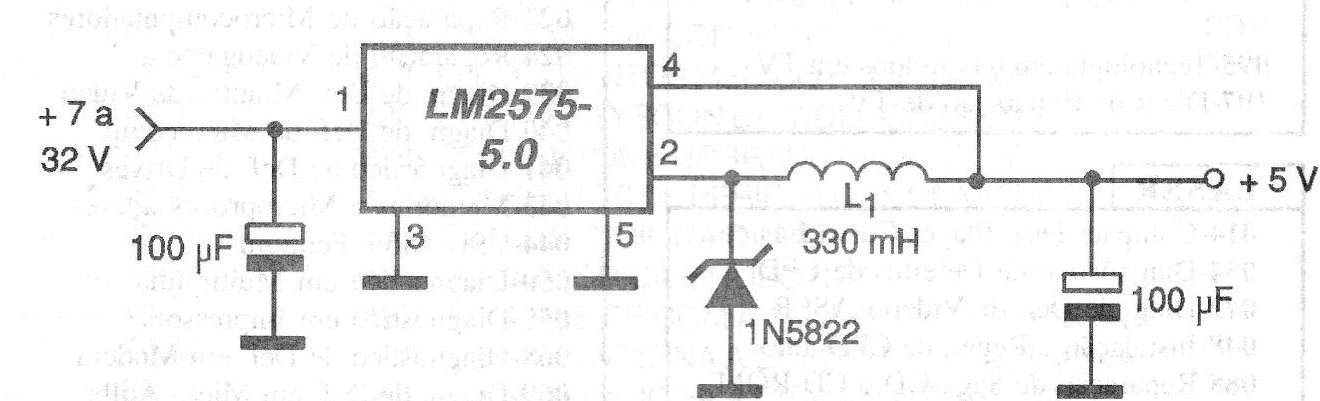

El regulador de tensión nominal presentado en la figura proporciona una tensión de salida de 5 V a partir de tensiones de entrada de 32 V con corriente de hasta 1 ampère. El LM2575 (o LM2576) de National Semiconductor se puede encontrar con tensiones de salida de 5, 12 o 15 V y con tipos ajustables. El LM2576 está indicado para corrientes de hasta 3 A. En ambos casos, con corrientes de 1 ó 3 A, el circuito integrado debe estar dotado de un buen radiador de calor. La eficiencia del circuito en la conversión de tensión es de 80 a 90%.
| Haga click en la imagen para ampliar |
