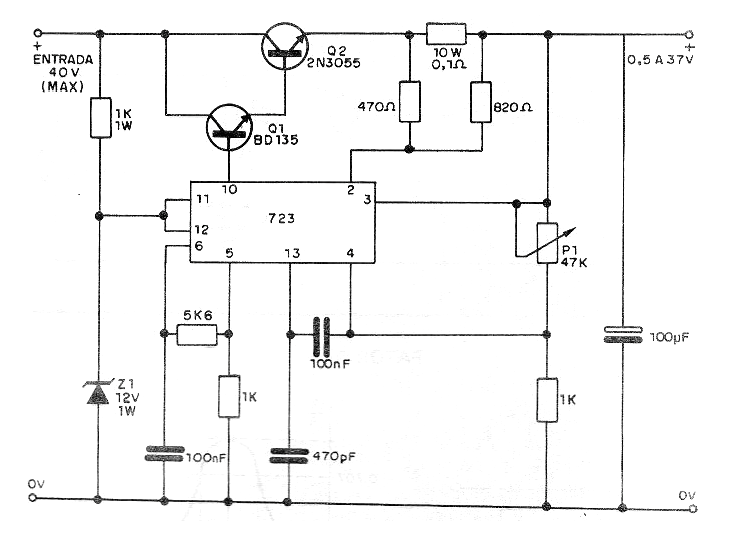

Este circuito se puede utilizar en una fuente de alimentación de 0,5 a 37 V con corrientes de hasta 3 A. El circuito utiliza el LM723 o simplemente 723 y el transistor principal es el 2N3055 que debe montarse en un buen radiador de calor. P1 ajusta el voltaje de salida. El BD135 debe estar dotado de un radiador de calor. La tensión máxima de entrada es de 40 V y la tensión de salida será de 2 V a menos que la tensión de entrada. El resistor de 0,1 ohms debe ser de hilo.
| Haga click en la imagen para ampliar |
