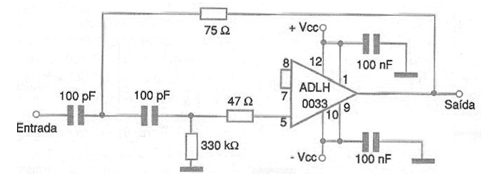

El filtro mostrado en la figura 1 puede funcionar con frecuencias hasta varias decenas de megahertz gracias al uso de un amplificador operacional rápido. Los resistores y capacitores determinan el rango de frecuencias que puede pasar. Observe la necesidad de desacoplamiento de los pines de alimentación, hecho con capacitores cerámicos montados lo más cerca como sea posible de esos elementos. La fuente de alimentación debe ser simétrica y se debe tener especial cuidado con el diseño de la placa, pues se trata de circuito que opera en alta frecuencia.
Filtro Pasa-Altas para Altas Frecuencias (CIR5212S)
El filtro mostrado en la figura 1 puede funcionar con frecuencias hasta varias decenas de megahertz gracias al uso de un amplificador operacional rápido. Los resistores y capacitores determinan el rango de frecuencias que puede pasar. Observe la necesidad de desacoplamiento de los pines de alimentación, hecho con capacitores cerámicos montados lo más cerca como sea posible de esos elementos. La fuente de alimentación debe ser simétrica y se debe tener especial cuidado con el diseño de la placa, pues se trata de circuito que opera en alta frecuencia.
