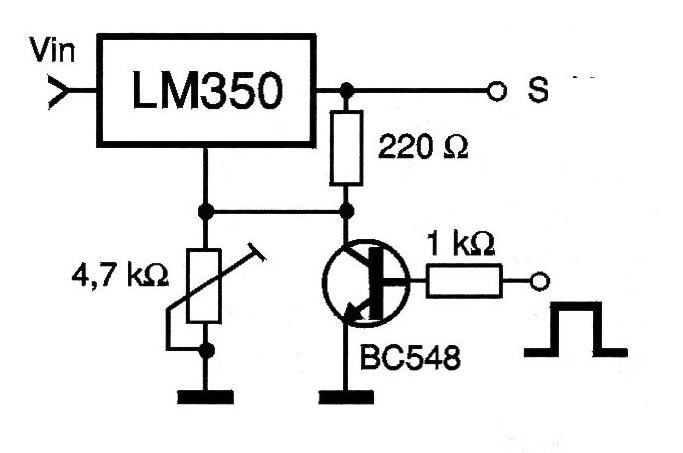

La tensión de salida de este circuito regulador puede ser cortada (bajando a 1,2 V) a partir de un nivel alto aplicado en la entrada del transistor. La tensión normal en la condición de operación se ajusta en el trimpot quedando entre 6 y 25 V, típicamente. La corriente máxima para el LM350 es de 3 A. El circuito integrado regulador debe montarse en un radiador de calor. La tensión de entrada debe ser por lo menos 2 V mayor que la tensión deseada en la salida.
| Haga click en la imagen para ampliar |
