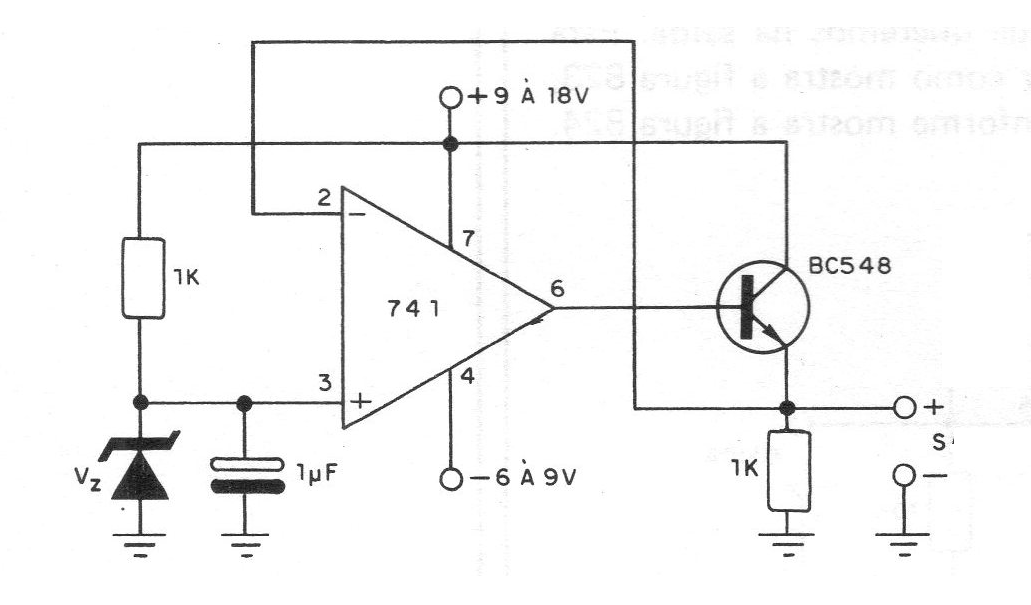

Este circuito muestra cómo podemos utilizar un operario 741 y un transistor de uso general para obtener un regulador de 50 mA. La tensión depende del zener y la alimentación debe realizarse con tensiones de 9 a 18 V. La fuente de alimentación debe ser simétrica.
| Haga click en la imagen para ampliar |
