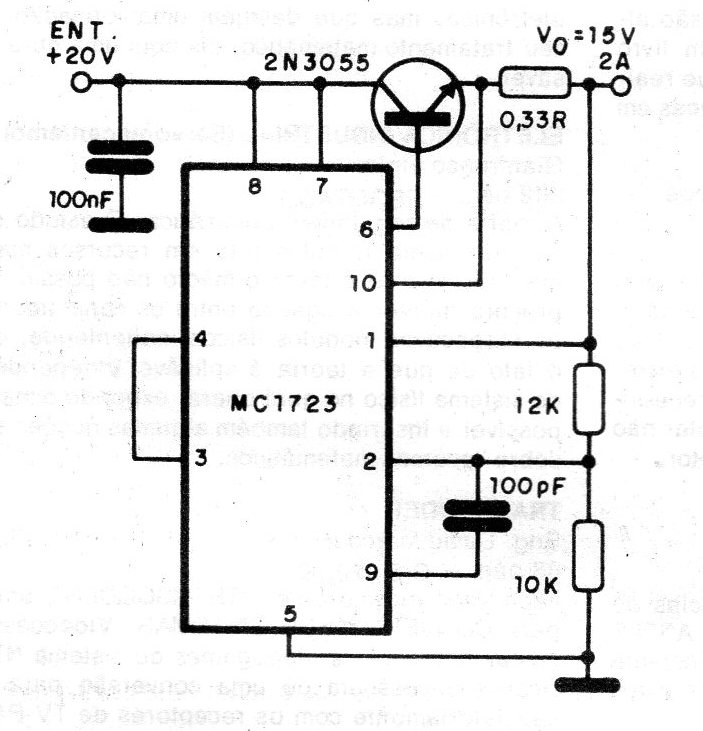

Este circuito es sugerido por Motorola y tiene como base un regulador de tensión 1723. El transistor 2N3055 debe montarse en buen radiador de calor y el resistor de 0,33 ohms es de hilo, con al menos 1 W de disipación. La tensión de entrada recomendada para este regulador es de 20 V y los condensadores pueden ser cerámicos o de poliéster.
| Haga click en la imagen para ampliar |
