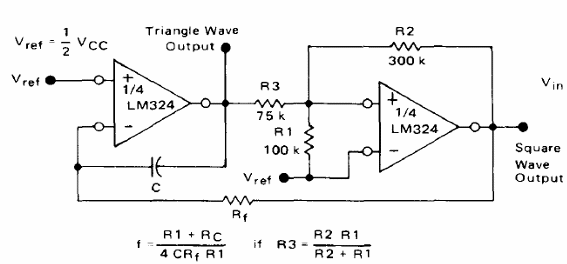

El circuito presentado utiliza el LM324, pero se puede implementar con otros operacionales. La fuente debe ser simétrica y las fórmulas posibilitan el cálculo de los componentes para la frecuencia deseada. El circuito es del Linear Databook de Motorola de 1990.
