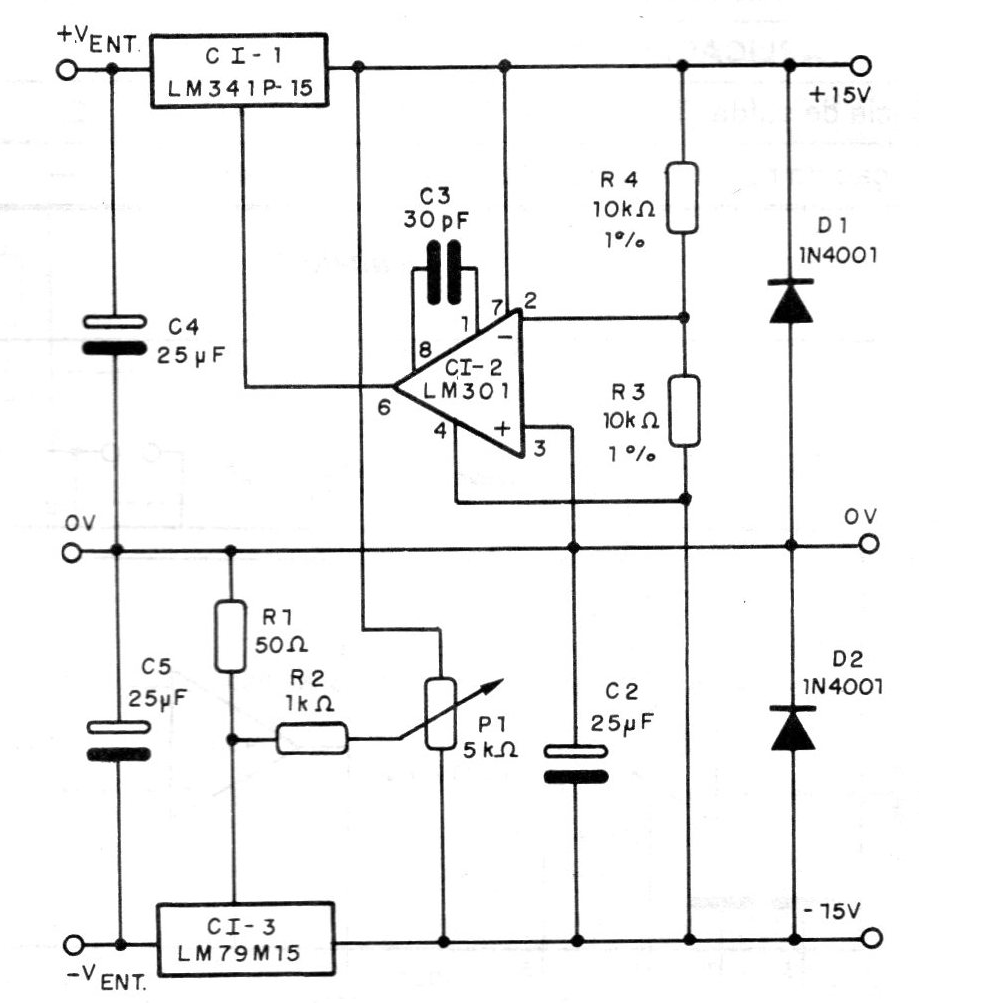

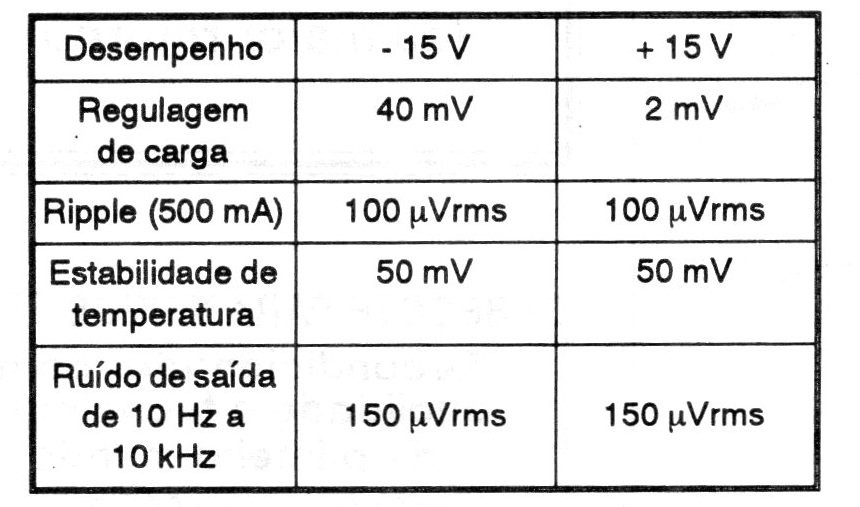

Este circuito es sugerido por National Semiconductor que puede servir como base para una excelente fuente simétrica de alimentación con corriente hasta 1 A. El rendimiento del circuito se da en la tabla siguiente. Los resistores R4 y R5 deben tener los valores más próximos posibles, pues determinan la simetría de tensión de salida de la fuente. Los capacitores C4 y C5 serán necesarios si el capacitor de filtro de la fuente está muy lejos de los reguladores de tensión.
