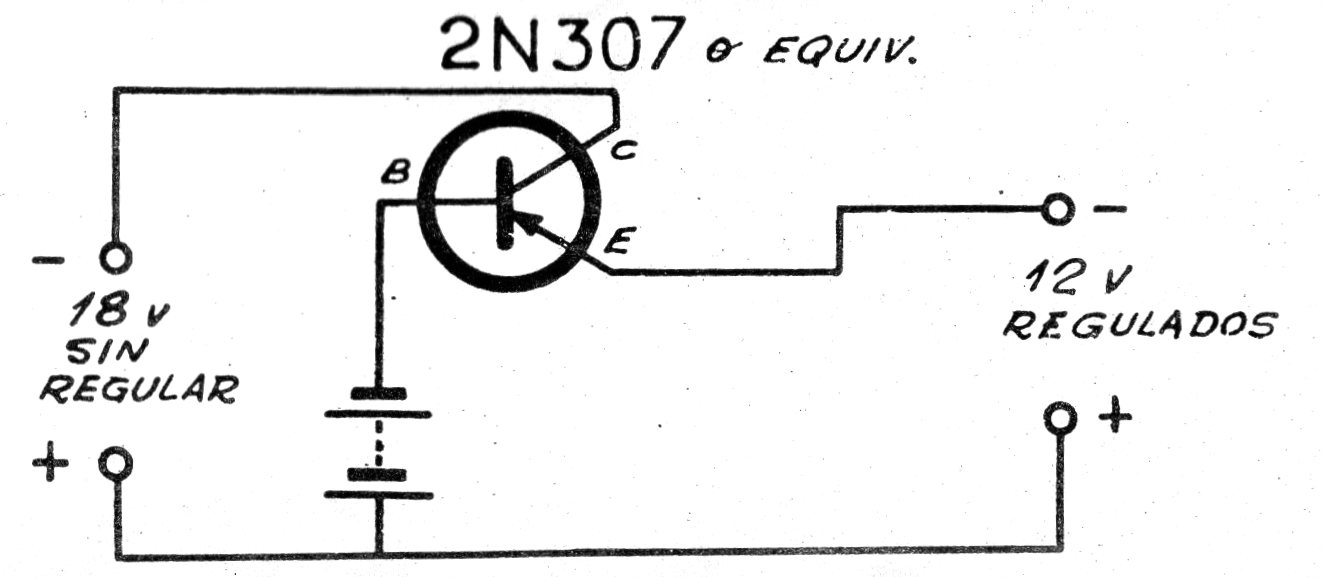

Este circuito es de una publicación argentina de los años 70. En él, un conjunto de pilas o batería proporciona la tensión de referencia para la salida. El transistor puede ser el TIP32 para corrientes hasta 3 A. El circuito mostrado utiliza una batería de 12 V para suministrar 12 V de salida. La corriente de la batería de referencia es muy baja, aumentando así su vida útil en relación a la carga alimentada.
| Haga click en la imagen para ampliar |
