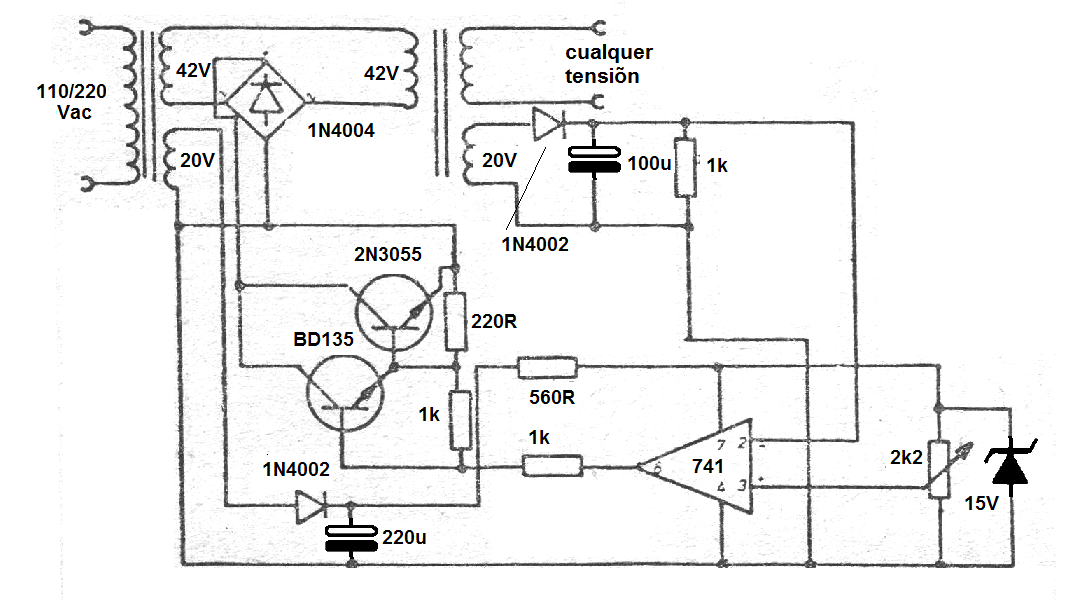

Este circuito se obtuvo en una publicación británica de 1975. Este es un circuito que estabiliza una tensión sinusoidal alterna. La potencia depende del secundario del transformador de 42 V y una corriente máxima de 5 A. El 2N3055 transistor debe ser montado en un excelente radiador de calor. Hemos hecho algunos cambios para permitir el uso de componentes existentes en el mercado. El ajuste de la tensión de salida se realiza en el bote dentro del rango permitido por los transformadores.
| Haga click en la imagen para ampliar |
